Bøyleklemme 2056 U-fot, enkel, med trykkbrakett av metall, FT
Type BS-U1-M-70 FT
Art.nr. 1186569
EAN 4012196850181
Art.nr. / Type / E-nr.
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 50 Stykk
50Stykk
Stykk
Beskrivelse
Bøyleklemme med U-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 18–22 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
Tekniske data

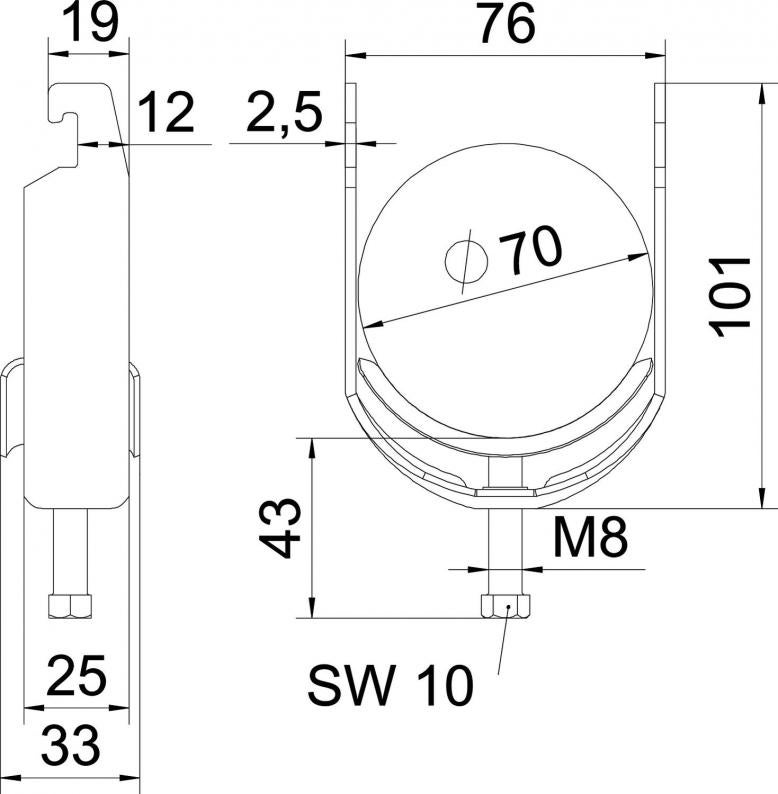

Mål
| Lengde | 25 mm |
|---|---|
| Bredde | 76 mm |
| Høyde | 101 mm |
| Mål L | 43 mm |
| Mål A | 25 mm |
| Mål B | 76 mm |
| Mål H | 101 mm |
| Mål t | 2,5 mm |
| Mål C | 33 mm |
| Mål G (mm) | M8 |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Platetykkelse | 2,5 mm |
| for rørdiameter min. | 64 mm |
| for rørdiameter maks. | 70 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 18 mm |
| til skinne med slissebredd (med intervall) maks. | 22 mm |
| Halogenfri | ja |
| Gjenger | M8 |
| Med metallbrakett | ja |
| Lengde utvendig mål | 33 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | varmgalvanisert |
| Supplement materiale | stål |
| Maks. Strammemoment | 5 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 64 mm |
| Spennområde D maks. | 70 mm |
| Dimensjon | 64-70mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Med mottrau | nei |
| Materiale i trau | Stål |
| Produktserie | 2056 / 2058 |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,374 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,374 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (3)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
BS-U1-M-12 FT
Art.nr.
1186502
Maks. Strammemoment
3
Spennområde D min.
8
Spennområde D maks.
12
BS-U1-M-16 FT
Art.nr.
1186509
Maks. Strammemoment
3
Spennområde D min.
12
Spennområde D maks.
16
BS-U1-M-22 FT
Art.nr.
1186516
Maks. Strammemoment
3
Spennområde D min.
16
Spennområde D maks.
22
BS-U1-M-28 FT
Art.nr.
1186522
Maks. Strammemoment
3
Spennområde D min.
22
Spennområde D maks.
28
BS-U1-M-34 FT
Art.nr.
1186529
Maks. Strammemoment
3
Spennområde D min.
28
Spennområde D maks.
34
BS-U1-M-40 FT
Art.nr.
1186536
Maks. Strammemoment
3
Spennområde D min.
34
Spennområde D maks.
40
BS-U1-M-46 FT
Art.nr.
1186542
Maks. Strammemoment
5
Spennområde D min.
40
Spennområde D maks.
46
BS-U1-M-52 FT
Art.nr.
1186549
Maks. Strammemoment
5
Spennområde D min.
46
Spennområde D maks.
52
BS-U1-M-58 FT
Art.nr.
1186556
Maks. Strammemoment
5
Spennområde D min.
52
Spennområde D maks.
58
BS-U1-M-64 FT
Art.nr.
1186562
Maks. Strammemoment
5
Spennområde D min.
58
Spennområde D maks.
64
BS-U1-M-70 FT
Art.nr.
1186569
Maks. Strammemoment
5
Spennområde D min.
64
Spennområde D maks.
70
BS-U1-M-76 FT
Art.nr.
1186576
Maks. Strammemoment
5
Spennområde D min.
70
Spennområde D maks.
76
