Bøyleklemme 2056 U-fot, enkel, med trykkbrakett av metall, FT
Type BS-U1-M-16 FT
Art.nr. 1186509
EAN 4012196849826
Art.nr. / Type / E-nr.
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 100 Stykk
100Stykk
Stykk
Beskrivelse
Bøyleklemme med U-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 18–22 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og utendørs. Bruk av en motbrakett anbefales. Grunnet induktiv oppvarming må den ikke brukes sammen med enkeltlederkabler i galvaniserte kabelstiger og profilskinner i vekselstrømskretser.
Tekniske data

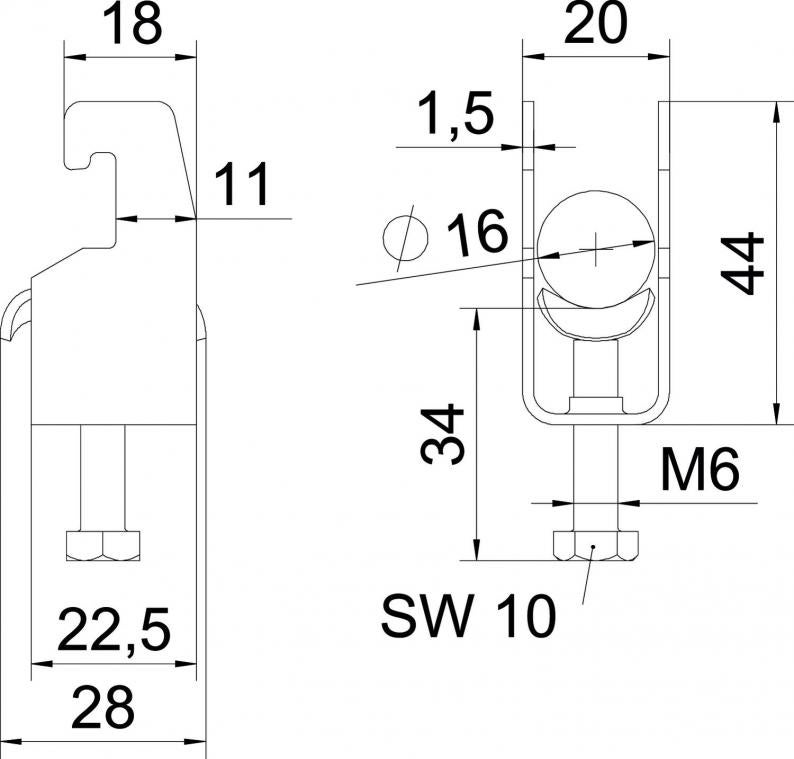

Mål
| Lengde | 22,5 mm |
|---|---|
| Bredde | 20 mm |
| Høyde | 44 mm |
| Mål L | 34 mm |
| Mål A | 22,5 mm |
| Mål B | 20 mm |
| Mål H | 44 mm |
| Mål t | 1,5 mm |
| Mål C | 28 mm |
| Mål G (mm) | M6 |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Platetykkelse | 1,5 mm |
| for rørdiameter min. | 12 mm |
| for rørdiameter maks. | 16 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 18 mm |
| til skinne med slissebredd (med intervall) maks. | 22 mm |
| Halogenfri | ja |
| Gjenger | M6 |
| Med metallbrakett | ja |
| Lengde utvendig mål | 28 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | varmgalvanisert |
| Supplement materiale | stål |
| Maks. Strammemoment | 3 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 12 mm |
| Spennområde D maks. | 16 mm |
| Dimensjon | 12-16mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Med mottrau | nei |
| Materiale i trau | Stål |
| Produktserie | 2056 / 2058 |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0897 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0897 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (3)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-U1-M-12 FT
3
8
12
1186502
BS-U1-M-16 FT
3
12
16
1186509
BS-U1-M-22 FT
3
16
22
1186516
BS-U1-M-28 FT
3
22
28
1186522
BS-U1-M-34 FT
3
28
34
1186529
BS-U1-M-40 FT
3
34
40
1186536
BS-U1-M-46 FT
5
40
46
1186542
BS-U1-M-52 FT
5
46
52
1186549
BS-U1-M-58 FT
5
52
58
1186556
BS-U1-M-64 FT
5
58
64
1186562
BS-U1-M-70 FT
5
64
70
1186569
BS-U1-M-76 FT
5
70
76
1186576
