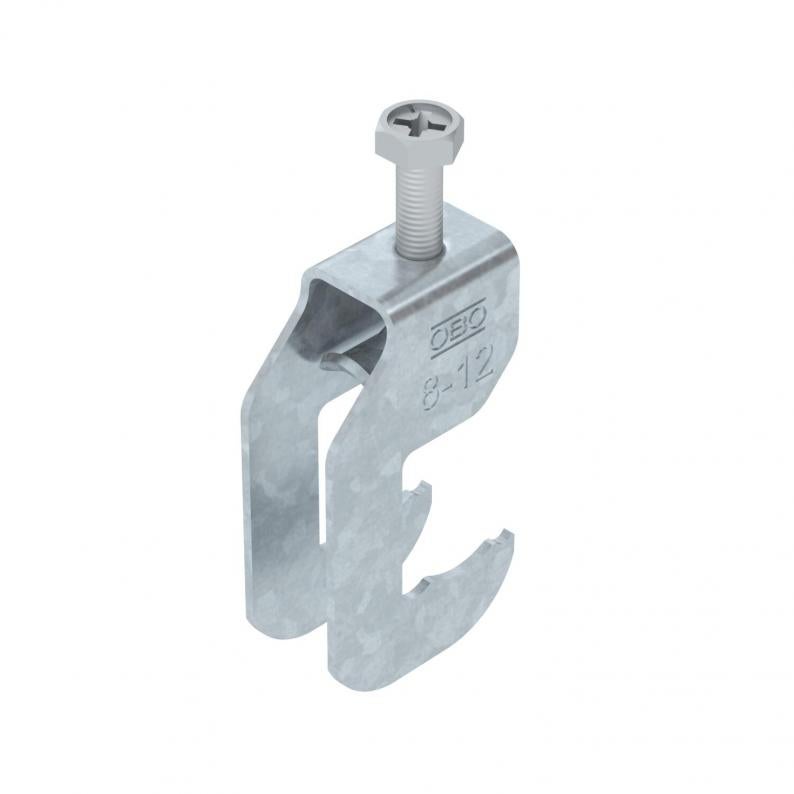

Bøyleklemme 2056 RS-fot, enkel, med trykkbrakett av metall, FT
Type BS-RS1-M-12 FT
Art.nr. 1158343
EAN 4012197366001
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 100 Stykk
100Stykk
Stykk
Beskrivelse
Bøyleklemme med RS-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til rundprofiler eller rør. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Passer til alle rundprofiljern eller rør med diameter inntil 22 mm. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 33,5 mm |
|---|---|
| Bredde | 17 mm |
| Høyde | 59 mm |
| Mål L | 34 mm |
| Mål A | 34 mm |
| Mål B | 17 mm |
| Mål H | 59 mm |
| Mål t | 1,5 mm |
| Mål C | 38 mm |
| Mål G (mm) | M6 |
| Mål e | 12 mm |
Tekniske data
| Platetykkelse | 1,5 mm |
|---|---|
| for rørdiameter min. | 8 mm |
| for rørdiameter maks. | 12 mm |
| Slissevidde | 10 mm |
| Halogenfri | ja |
| Gjenger | M6 |
| Med plastbrakett | nei |
| Med metallbrakett | ja |
| Lengde utvendig mål | 38 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | varmgalvanisert |
| Supplement materiale | stål |
| Maks. Strammemoment | 3 Nm |
| Monteringstype | Rundprofil |
| I samsvar med ROHS | ja |
| Spennområde D min. | 8 mm |
| Spennområde D maks. | 12 mm |
| Dimensjon | 8-12 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Med mottrau | nei |
| Materiale i trau | Stål |
| Produktserie | 2056 / 2058 |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,1697 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,1697 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-RS1-M-12 FT
3
8
12
1158343
BS-RS1-M-16 FT
3
12
16
1158345
BS-RS1-M-22 FT
3
16
22
1158349
BS-RS1-M-28 FT
3
22
28
1158353
BS-RS1-M-34 FT
3
28
34
1158357
BS-RS1-M-40 FT
3
34
40
1158361
BS-RS1-M-46 FT
5
40
46
1158365
BS-RS1-M-52 FT
5
46
52
1158369
BS-RS1-M-58 FT
5
52
58
1158373
BS-RS1-M-64 FT
5
58
64
1158377
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
BS-RS1-M-12 FT
Art.nr.
1158343
Maks. Strammemoment
3
Spennområde D min.
8
Spennområde D maks.
12
BS-RS1-M-16 FT
Art.nr.
1158345
Maks. Strammemoment
3
Spennområde D min.
12
Spennområde D maks.
16
BS-RS1-M-22 FT
Art.nr.
1158349
Maks. Strammemoment
3
Spennområde D min.
16
Spennområde D maks.
22
BS-RS1-M-28 FT
Art.nr.
1158353
Maks. Strammemoment
3
Spennområde D min.
22
Spennområde D maks.
28
BS-RS1-M-34 FT
Art.nr.
1158357
Maks. Strammemoment
3
Spennområde D min.
28
Spennområde D maks.
34
BS-RS1-M-40 FT
Art.nr.
1158361
Maks. Strammemoment
3
Spennområde D min.
34
Spennområde D maks.
40
BS-RS1-M-46 FT
Art.nr.
1158365
Maks. Strammemoment
5
Spennområde D min.
40
Spennområde D maks.
46
BS-RS1-M-52 FT
Art.nr.
1158369
Maks. Strammemoment
5
Spennområde D min.
46
Spennområde D maks.
52
BS-RS1-M-58 FT
Art.nr.
1158373
Maks. Strammemoment
5
Spennområde D min.
52
Spennområde D maks.
58
BS-RS1-M-64 FT
Art.nr.
1158377
Maks. Strammemoment
5
Spennområde D min.
58
Spennområde D maks.
64
