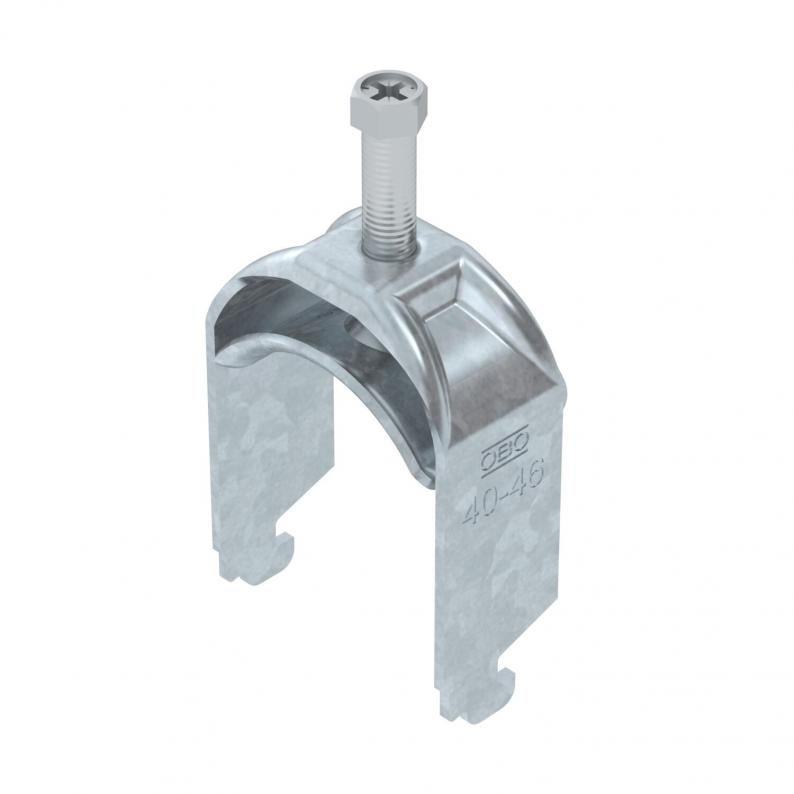

Bøyleklemme 2056 N-fot, enkel, med trykkbrakett av metall, FT
Type BS-N1-M-46 FT
Art.nr. 1187038
EAN 4012196852536
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 100 Stykk
100Stykk
Stykk
Beskrivelse
Bøyleklemme med N-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 11–12 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 25 mm |
|---|---|
| Bredde | 51 mm |
| Høyde | 73 mm |
| Mål L | 43 mm |
| Mål A | 25 mm |
| Mål B | 51 mm |
| Mål H | 73 mm |
| Mål t | 2 mm |
| Mål C | 33 mm |
| Mål G (mm) | M8 |
Tekniske data
| Platetykkelse | 2 mm |
|---|---|
| for rørdiameter min. | 40 mm |
| for rørdiameter maks. | 46 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 11 mm |
| til skinne med slissebredd (med intervall) maks. | 12 mm |
| Halogenfri | ja |
| Gjenger | M8 |
| Med metallbrakett | ja |
| Lengde utvendig mål | 33 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | varmgalvanisert |
| Supplement materiale | stål |
| Maks. Strammemoment | 5 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 40 mm |
| Spennområde D maks. | 46 mm |
| Dimensjon | 40-46mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Med mottrau | nei |
| Materiale i trau | Stål |
| Produktserie | 2056 / 2058 |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,236 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,236 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-N1-M-12 FT
3
8
12
1187002
BS-N1-M-16 FT
3
12
16
1187008
BS-N1-M-22 FT
3
16
22
1187014
BS-N1-M-28 FT
3
22
28
1187020
BS-N1-M-34 FT
3
28
34
1187026
BS-N1-M-40 FT
3
34
40
1187032
BS-N1-M-46 FT
5
40
46
1187038
BS-N1-M-52 FT
5
46
52
1187044
BS-N1-M-58 FT
5
52
58
1187050
