Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, FT

Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, FT

Type BS-H1-M-90 FT
Art.nr. 1186089
EAN 4012196848829
Vis alle utførelser
Art.nr. / Type / E-nr.
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.

kl. VKE: 25 Stykk

Stykk

Beskrivelse

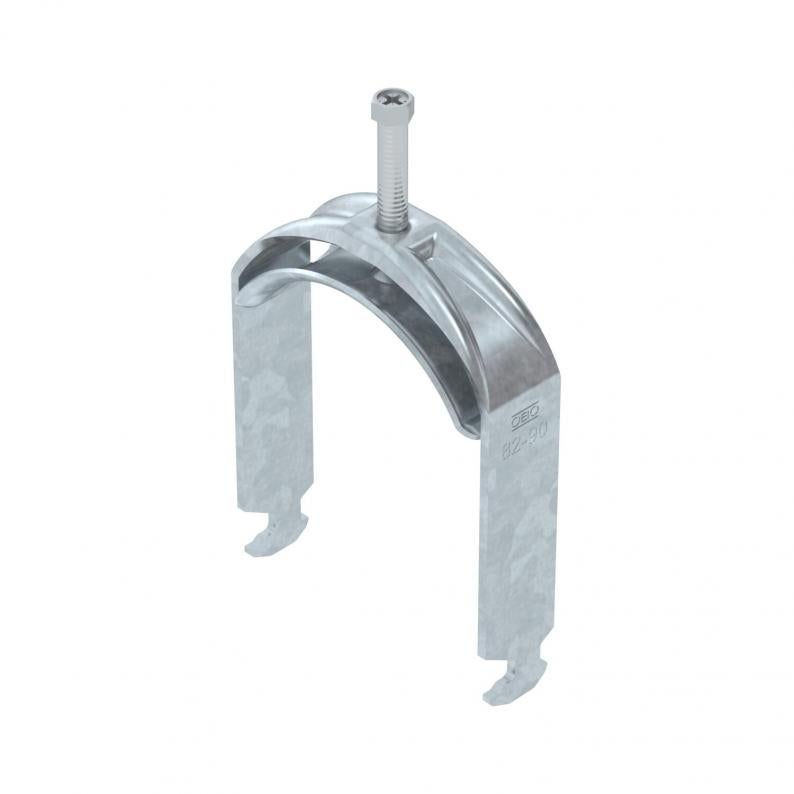

Bøyleklemme med hammerhode-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Motbrakett må bestilles separat.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Funksjonssikringsklasse E60
  • Functiebehoudklasse E90
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

Mål

Lengde27 mm
Bredde97 mm
Høyde132 mm
Mål L55 mm
Mål A27 mm
Mål B97 mm
Mål H132 mm
Mål t3 mm
Mål C38 mm
Mål G (mm)M8

Tekniske data

Opprettholdelse av funksjonja
Platetykkelse3 mm
for rørdiameter min.82 mm
for rørdiameter maks.90 mm
Slissevidde10 mm
til skinne med slissebredd (med intervall) min.16 mm
til skinne med slissebredd (med intervall) maks.17 mm
Halogenfrija
GjengerM8
Med plastbrakettnei
Med metallbrakettja
Lengde utvendig mål38 mm
Antall kabler/rør1
Supplement overflatevarmgalvanisert
Supplement materialestål
Maks. Strammemoment5 Nm
MonteringstypeProfilskinne
I samsvar med ROHSja
Spennområde D min.82 mm
Spennområde D maks.90 mm
Dimensjon82-90mm
OverflateVarmgalvanisert (dypp)
Materialestål
Med mottraunei
Materiale i trauStål
Produktserie2056 / 2058

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port0,7187 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)0,7187 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (2)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)

Utførelser

Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
BS-H1-M-12 FT
Art.nr.
1186002
Maks. Strammemoment
3
Spennområde D min.
8
Spennområde D maks.
12
BS-H1-M-16 FT
Art.nr.
1186009
Maks. Strammemoment
3
Spennområde D min.
12
Spennområde D maks.
16
BS-H1-M-22 FT
Art.nr.
1186016
Maks. Strammemoment
3
Spennområde D min.
16
Spennområde D maks.
22
BS-H1-M-28 FT
Art.nr.
1186022
Maks. Strammemoment
3
Spennområde D min.
22
Spennområde D maks.
28
BS-H1-M-34 FT
Art.nr.
1186029
Maks. Strammemoment
3
Spennområde D min.
28
Spennområde D maks.
34
BS-H1-M-40 FT
Art.nr.
1186036
Maks. Strammemoment
3
Spennområde D min.
34
Spennområde D maks.
40
BS-H1-M-46 FT
Art.nr.
1186042
Maks. Strammemoment
5
Spennområde D min.
40
Spennområde D maks.
46
BS-H1-M-52 FT
Art.nr.
1186049
Maks. Strammemoment
5
Spennområde D min.
46
Spennområde D maks.
52
BS-H1-M-58 FT
Art.nr.
1186056
Maks. Strammemoment
5
Spennområde D min.
52
Spennområde D maks.
58
BS-H1-M-64 FT
Art.nr.
1186062
Maks. Strammemoment
5
Spennområde D min.
58
Spennområde D maks.
64
BS-H1-M-70 FT
Art.nr.
1186069
Maks. Strammemoment
5
Spennområde D min.
64
Spennområde D maks.
70
BS-H1-M-76 FT
Art.nr.
1186076
Maks. Strammemoment
5
Spennområde D min.
70
Spennområde D maks.
76
BS-H1-M-82 FT
Art.nr.
1186082
Maks. Strammemoment
5
Spennområde D min.
76
Spennområde D maks.
82
BS-H1-M-90 FT
Art.nr.
1186089
Maks. Strammemoment
5
Spennområde D min.
82
Spennområde D maks.
90
BS-H1-M-100 FT
Art.nr.
1186097
Maks. Strammemoment
5
Spennområde D min.
90
Spennområde D maks.
100
