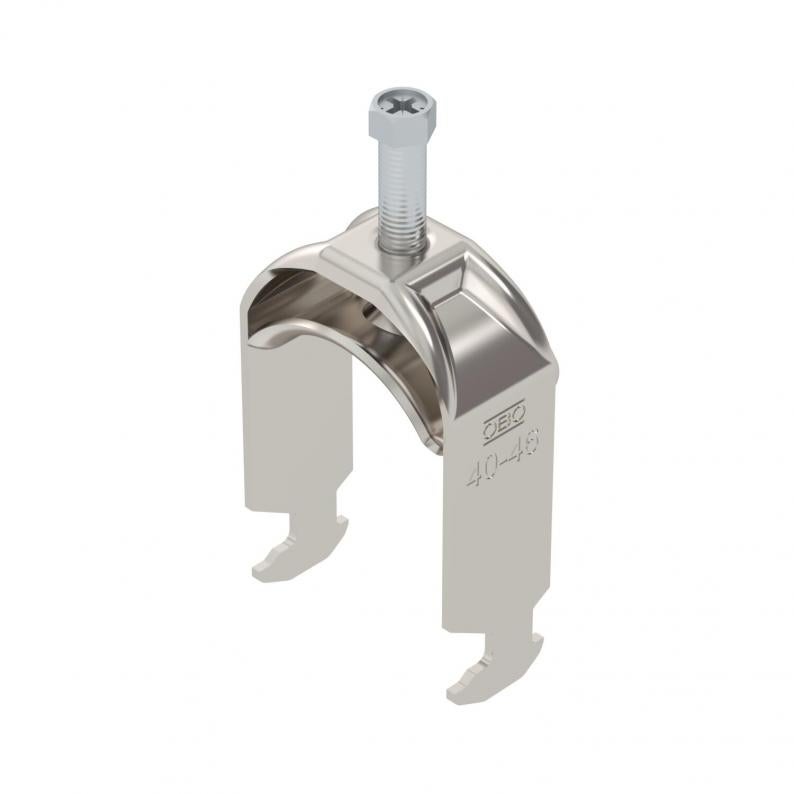

Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, A2
Type BS-H1-M-46 A2
Art.nr. 1186142
EAN 4012196849079
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 25 Stykk
25Stykk
Stykk
Beskrivelse
Bøyleklemme med hammerhode-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 25 mm |
|---|---|
| Bredde | 51 mm |
| Høyde | 82 mm |
| Mål L | 43 mm |
| Mål A | 25 mm |
| Mål B | 51 mm |
| Mål H | 82 mm |
| Mål t | 2 mm |
| Mål C | 33 mm |
| Mål G (mm) | M8 |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Platetykkelse | 2 mm |
| for rørdiameter min. | 40 mm |
| for rørdiameter maks. | 46 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 16 mm |
| til skinne med slissebredd (med intervall) maks. | 17 mm |
| Halogenfri | ja |
| Gjenger | M8 |
| Med plastbrakett | nei |
| Med metallbrakett | ja |
| Lengde utvendig mål | 33 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | ubehandlet |
| Supplement materiale | rustfritt stål |
| Maks. Strammemoment | 5 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 40 mm |
| Spennområde D maks. | 46 mm |
| Dimensjon | 40-46mm |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Med mottrau | nei |
| Materiale i trau | rustfritt stål |
| Materialkvalitet hos trau | Spesialstål 304 (1.4301) |
| Produktserie | 2056 / 2058 |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,6931 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,6931 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (2)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-H1-M-12 A2
3
8
12
1186102
BS-H1-M-16 A2
3
12
16
1186109
BS-H1-M-22 A2
3
16
22
1186116
BS-H1-M-28 A2
3
22
28
1186122
BS-H1-M-52 A2
5
46
52
1186149
BS-H1-M-58 A2
5
52
58
1186156
BS-H1-M-34 A2
3
28
34
1186129
BS-H1-M-40 A2
3
34
40
1186136
BS-H1-M-46 A2
5
40
46
1186142
BS-H1-M-64 A2
5
58
64
1186162
BS-H1-M-70 A2
5
64
70
1186169
BS-H1-M-76 A2
5
70
76
1186176
