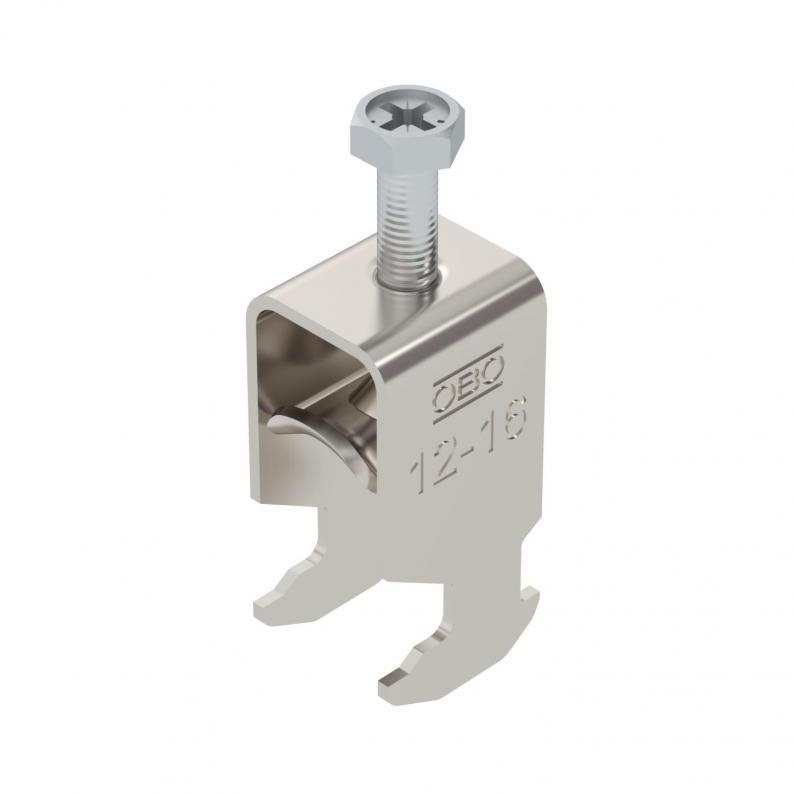

Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, A2

Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, A2

Type BS-H1-M-16 A2
Art.nr. 1186109
EAN 4012196848881
Vis alle utførelser
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.

kl. VKE: 50 Stykk

Stykk

Beskrivelse

Bøyleklemme med hammerhode-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA samsvarserklæring
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Funksjonssikringsklasse E60
  • Functiebehoudklasse E90
  • CO₂-fotavtrykk (PCF)
  • Emballasje uten plast
  • Emballasje laget utelukkende av resirkulert papp

Tekniske data

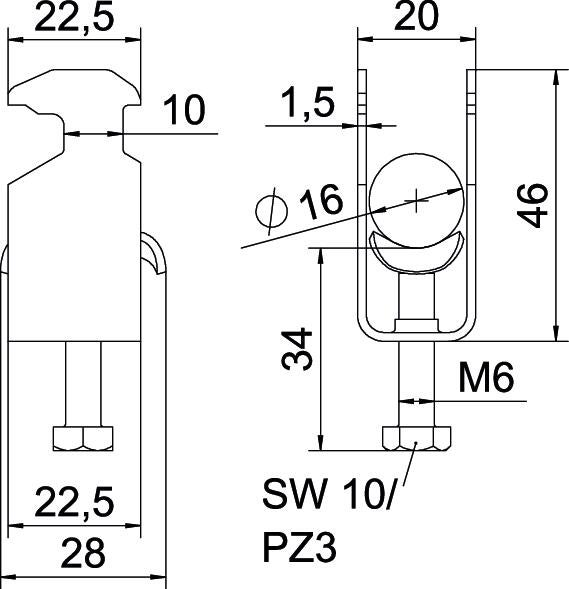

Mål

Lengde22,5 mm
Bredde20 mm
Høyde46 mm
Mål L34 mm
Mål A22,5 mm
Mål B20 mm
Mål H46 mm
Mål t1,5 mm
Mål C28 mm
Mål G (mm)M6

Tekniske data

Opprettholdelse av funksjonja
Platetykkelse1,5 mm
for rørdiameter min.12 mm
for rørdiameter maks.16 mm
Slissevidde10 mm
til skinne med slissebredd (med intervall) min.16 mm
til skinne med slissebredd (med intervall) maks.17 mm
Halogenfrija
GjengerM6
Med plastbrakettnei
Med metallbrakettja
Lengde utvendig mål28 mm
Antall kabler/rør1
Supplement overflateubehandlet
Supplement materialerustfritt stål
Maks. Strammemoment3 Nm
MonteringstypeProfilskinne
I samsvar med ROHSja
Spennområde D min.12 mm
Spennområde D maks.16 mm
Dimensjon12-16mm
OverflateBlank, etterbehandlet
Materialespesialstål, rustfritt 1.4301
Med mottraunei
Materiale i traurustfritt stål
Materialkvalitet hos trauSpesialstål 304 (1.4301)
Produktserie2056 / 2058

Miljødata

Emballasje laget utelukkende av resirkulert pappja
Emballasje uten plastja
CO2-fotavtrykk (GWP) fra vugge til port0,2193 kg CO2e / 1 Stykke
CO₂ Footprint (GWP)0,2193 kg CO₂e
Undersøkelsesdato CO2-verdi2025-05-14T00:00:00.000+0200
Declared UnitStykk
Declared Unit Quantity1

Nedlastinger

0 valgt

Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (2)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)

Utførelser

Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
BS-H1-M-12 A2
Art.nr.
1186102
Maks. Strammemoment
3
Spennområde D min.
8
Spennområde D maks.
12
BS-H1-M-16 A2
Art.nr.
1186109
Maks. Strammemoment
3
Spennområde D min.
12
Spennområde D maks.
16
BS-H1-M-22 A2
Art.nr.
1186116
Maks. Strammemoment
3
Spennområde D min.
16
Spennområde D maks.
22
BS-H1-M-28 A2
Art.nr.
1186122
Maks. Strammemoment
3
Spennområde D min.
22
Spennområde D maks.
28
BS-H1-M-52 A2
Art.nr.
1186149
Maks. Strammemoment
5
Spennområde D min.
46
Spennområde D maks.
52
BS-H1-M-58 A2
Art.nr.
1186156
Maks. Strammemoment
5
Spennområde D min.
52
Spennområde D maks.
58
BS-H1-M-34 A2
Art.nr.
1186129
Maks. Strammemoment
3
Spennområde D min.
28
Spennområde D maks.
34
BS-H1-M-40 A2
Art.nr.
1186136
Maks. Strammemoment
3
Spennområde D min.
34
Spennområde D maks.
40
BS-H1-M-46 A2
Art.nr.
1186142
Maks. Strammemoment
5
Spennområde D min.
40
Spennområde D maks.
46
BS-H1-M-64 A2
Art.nr.
1186162
Maks. Strammemoment
5
Spennområde D min.
58
Spennområde D maks.
64
BS-H1-M-70 A2
Art.nr.
1186169
Maks. Strammemoment
5
Spennområde D min.
64
Spennområde D maks.
70
BS-H1-M-76 A2
Art.nr.
1186176
Maks. Strammemoment
5
Spennområde D min.
70
Spennområde D maks.
76
