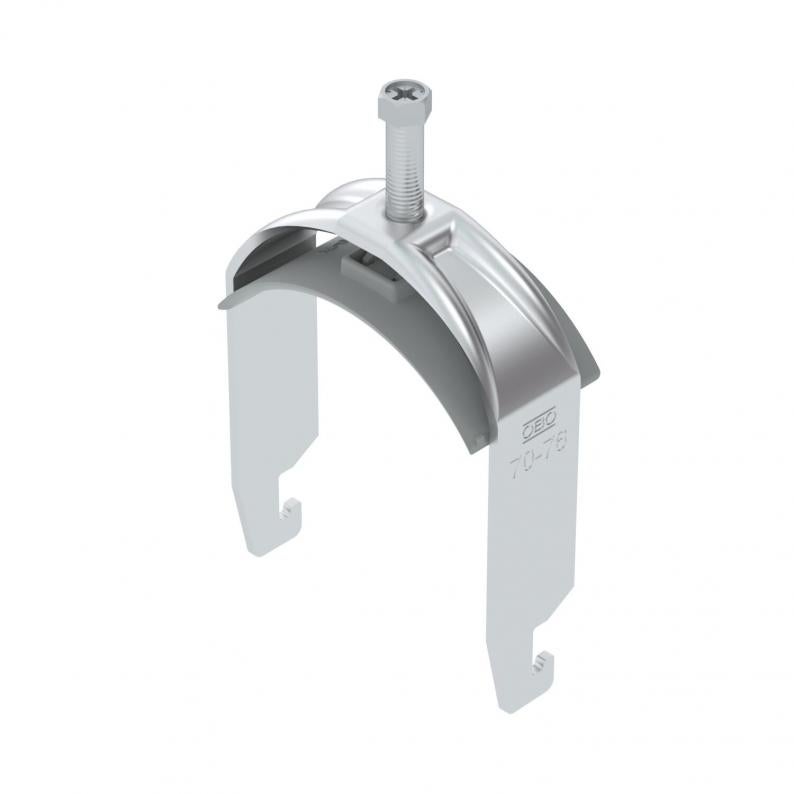

Bøyleklammer, 2056 U-fot, enkel, med trykkbrakett av plast, AI
Type BS-U1-K-76 ALU
Art.nr. 1186976
EAN 4012196852178
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 50 Stykk
50Stykk
Stykk
Beskrivelse
Bøyleklammer med U-fot, enkel, med trykkbrakett av polypropylen. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 18–22 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 25 mm |
|---|---|
| Bredde | 82 mm |
| Høyde | 108 mm |
| Mål L | 45 mm |
| Mål A | 25 mm |
| Mål B | 82 mm |
| Mål H | 108 mm |
| Mål t | 2,5 mm |
| Mål C | 40 mm |
| Mål G (mm) | M8 |
Tekniske data
| Platetykkelse | 2,5 mm |
|---|---|
| for rørdiameter min. | 70 mm |
| for rørdiameter maks. | 76 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 18 mm |
| til skinne med slissebredd (med intervall) maks. | 22 mm |
| Halogenfri | ja |
| Gjenger | M8 |
| Med plastbrakett | ja |
| Lengde utvendig mål | 40 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | ubehandlet |
| Supplement materiale | aluminium |
| Maks. Strammemoment | 2 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 70 mm |
| Spennområde D maks. | 76 mm |
| Dimensjon | 70-76mm |
| Materiale | aluminium |
| Med mottrau | nei |
| Materiale i trau | Plast |
| Materialkvalitet hos trau | Polypropylen |
| Produktserie | 2056 / 2058 |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,6869 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,6869 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-U1-K-12 ALU
2
8
12
1186902
BS-U1-K-16 ALU
2
12
16
1186909
BS-U1-K-22 ALU
2
16
22
1186916
BS-U1-K-28 ALU
2
22
28
1186922
BS-U1-K-34 ALU
2
28
34
1186929
BS-U1-K-40 ALU
2
34
40
1186936
BS-U1-K-46 ALU
2
40
46
1186942
BS-U1-K-52 ALU
2
46
52
1186949
BS-U1-K-58 ALU
2
52
58
1186956
BS-U1-K-64 ALU
2
58
64
1186962
BS-U1-K-70 ALU
2
64
70
1186969
BS-U1-K-76 ALU
2
70
76
1186976
