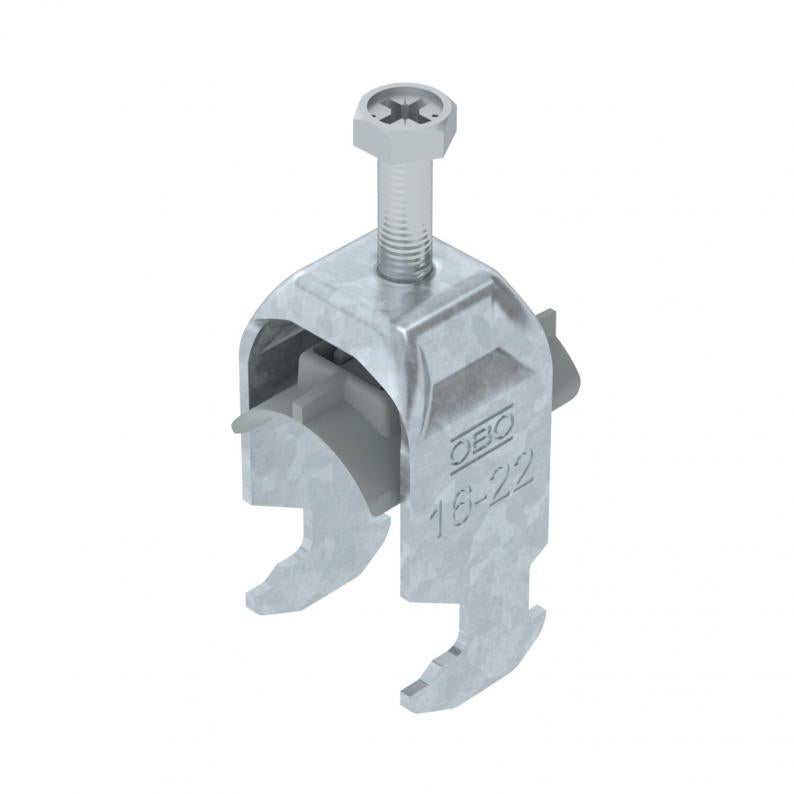

Bøyleklammer, 2056 H-fot, enkel, med trykkbrakett av plast, FT
Type BS-H1-K-22 FT
Art.nr. 1186216
EAN 4012196847013
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 100 Stykk
100Stykk
Stykk
Beskrivelse
Bøyleklammer med hammerhode-fot, enkel, med trykkbrakett av polypropylen. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og utendørs. Bruk av en motbrakett anbefales. Grunnet induktiv oppvarming må den ikke brukes sammen med enkeltlederkabler i galvaniserte kabelstiger og profilskinner i vekselstrømskretser.
Tekniske data
Mål
| Lengde | 22,5 mm |
|---|---|
| Bredde | 27 mm |
| Høyde | 52 mm |
| Mål L | 35 mm |
| Mål A | 22,5 mm |
| Mål B | 27 mm |
| Mål H | 52 mm |
| Mål t | 1,5 mm |
| Mål C | 34 mm |
| Mål G (mm) | M6 |
Tekniske data
| Platetykkelse | 1,5 mm |
|---|---|
| for rørdiameter min. | 16 mm |
| for rørdiameter maks. | 22 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 16 mm |
| til skinne med slissebredd (med intervall) maks. | 17 mm |
| Halogenfri | ja |
| Gjenger | M6 |
| Med plastbrakett | ja |
| Lengde utvendig mål | 34 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | varmgalvanisert |
| Supplement materiale | stål |
| Maks. Strammemoment | 3 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 16 mm |
| Spennområde D maks. | 22 mm |
| Dimensjon | 16-22mm |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Med mottrau | nei |
| Materiale i trau | Plast |
| Materialkvalitet hos trau | Polypropylen |
| Produktserie | 2056 / 2058 |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,0942 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,0942 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-H1-K-12 FT
3
8
12
1186202
BS-H1-K-16 FT
3
12
16
1186209
BS-H1-K-22 FT
3
16
22
1186216
BS-H1-K-28 FT
3
22
28
1186222
BS-H1-K-34 FT
3
28
34
1186229
BS-H1-K-40 FT
3
34
40
1186236
BS-H1-K-46 FT
5
40
46
1186242
BS-H1-K-52 FT
5
46
52
1186249
BS-H1-K-58 FT
5
52
58
1186256
BS-H1-K-64 FT
5
58
64
1186262
BS-H1-K-70 FT
5
64
70
1186269
BS-H1-K-82 FT
5
76
82
1186282
BS-H1-K-90 FT
5
82
90
1186289
BS-H1-K-76 FT
5
70
76
1186276
BS-H1-K-100 FT
5
90
100
1186297
