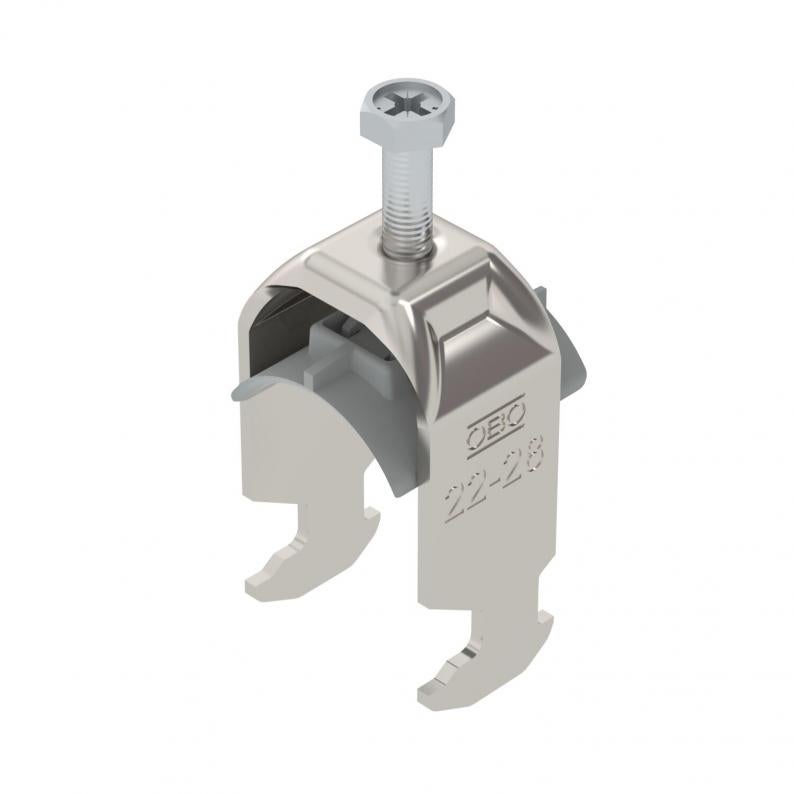

Bøyleklammer, 2056 H-fot, enkel, med trykkbrakett av plast, A2
Type BS-H1-K-28 A2
Art.nr. 1186322
EAN 4012196847747
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 50 Stykk
50Stykk
Stykk
Beskrivelse
Bøyleklammer med hammerhode-fot, enkel, med trykkbrakett av polypropylen. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 22,5 mm |
|---|---|
| Bredde | 33 mm |
| Høyde | 59 mm |
| Mål L | 35 mm |
| Mål A | 22,5 mm |
| Mål B | 33 mm |
| Mål H | 59 mm |
| Mål t | 2 mm |
| Mål C | 34 mm |
| Mål G (mm) | M6 |
Tekniske data
| Platetykkelse | 2 mm |
|---|---|
| for rørdiameter min. | 22 mm |
| for rørdiameter maks. | 28 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 16 mm |
| til skinne med slissebredd (med intervall) maks. | 17 mm |
| Halogenfri | ja |
| Gjenger | M6 |
| Med plastbrakett | ja |
| Lengde utvendig mål | 34 mm |
| Antall kabler/rør | 1 |
| Supplement overflate | ubehandlet |
| Supplement materiale | rustfritt stål |
| Maks. Strammemoment | 3 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 22 mm |
| Spennområde D maks. | 28 mm |
| Dimensjon | 22-28mm |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Med mottrau | nei |
| Materiale i trau | Plast |
| Materialkvalitet hos trau | Polypropylen |
| Produktserie | 2056 / 2058 |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 0,3041 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,3041 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (5)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-H1-K-12 A2
3
8
12
1186302
BS-H1-K-16 A2
3
12
16
1186309
BS-H1-K-22 A2
3
16
22
1186316
BS-H1-K-28 A2
3
22
28
1186322
BS-H1-K-34 A2
3
28
34
1186329
BS-H1-K-40 A2
3
34
40
1186336
BS-H1-K-46 A2
5
40
46
1186342
BS-H1-K-52 A2
5
46
52
1186349
BS-H1-K-58 A2
5
52
58
1186356
BS-H1-K-64 A2
5
58
64
1186362
BS-H1-K-70 A2
5
64
70
1186369
BS-H1-K-76 A2
5
70
76
1186376
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
BS-H1-K-12 A2
Art.nr.
1186302
Maks. Strammemoment
3
Spennområde D min.
8
Spennområde D maks.
12
BS-H1-K-16 A2
Art.nr.
1186309
Maks. Strammemoment
3
Spennområde D min.
12
Spennområde D maks.
16
BS-H1-K-22 A2
Art.nr.
1186316
Maks. Strammemoment
3
Spennområde D min.
16
Spennområde D maks.
22
BS-H1-K-28 A2
Art.nr.
1186322
Maks. Strammemoment
3
Spennområde D min.
22
Spennområde D maks.
28
BS-H1-K-34 A2
Art.nr.
1186329
Maks. Strammemoment
3
Spennområde D min.
28
Spennområde D maks.
34
BS-H1-K-40 A2
Art.nr.
1186336
Maks. Strammemoment
3
Spennområde D min.
34
Spennområde D maks.
40
BS-H1-K-46 A2
Art.nr.
1186342
Maks. Strammemoment
5
Spennområde D min.
40
Spennområde D maks.
46
BS-H1-K-52 A2
Art.nr.
1186349
Maks. Strammemoment
5
Spennområde D min.
46
Spennområde D maks.
52
BS-H1-K-58 A2
Art.nr.
1186356
Maks. Strammemoment
5
Spennområde D min.
52
Spennområde D maks.
58
BS-H1-K-64 A2
Art.nr.
1186362
Maks. Strammemoment
5
Spennområde D min.
58
Spennområde D maks.
64
BS-H1-K-70 A2
Art.nr.
1186369
Maks. Strammemoment
5
Spennområde D min.
64
Spennområde D maks.
70
BS-H1-K-76 A2
Art.nr.
1186376
Maks. Strammemoment
5
Spennområde D min.
70
Spennområde D maks.
76
