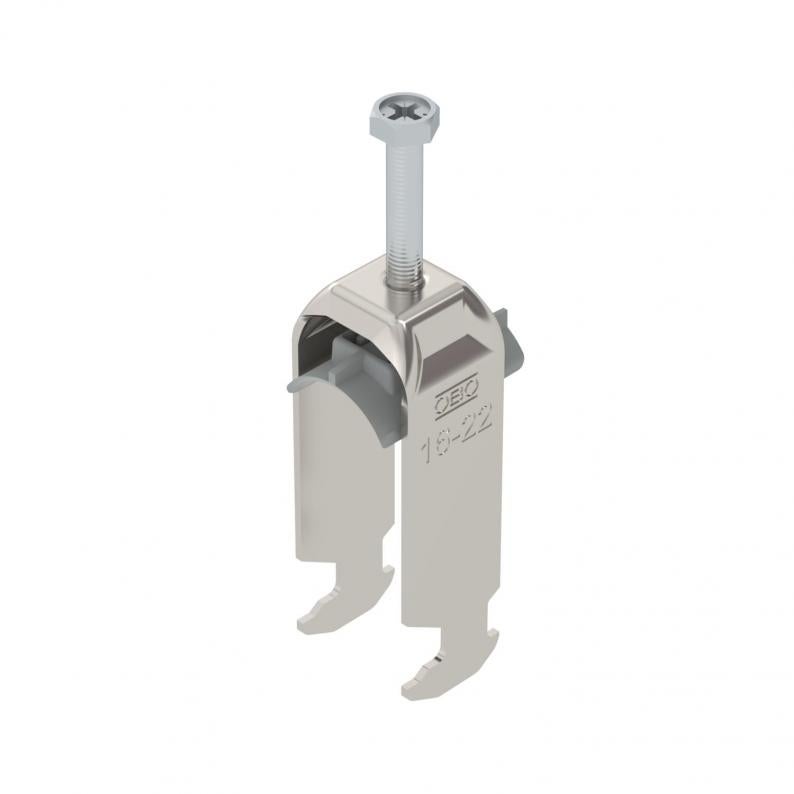

Bøyleklammer, 2056 H-fot, dobbel, med trykkbrakett av plast, A2
Type BS-H2-K-22 A2
Art.nr. 1186317
EAN 4012196847723
Art.nr. / Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
kl. VKE: 50 Stykk
50Stykk
Stykk
Beskrivelse
Bøyleklammer med hammerhode-fot, enkel, med trykkbrakett av polypropylen. For vertikal og horisontal montering av 2 enkeltkabler til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Flere kables skal skilles med dobbeltbraketter. Bruk av en motbrakett anbefales.
Tekniske data
Mål
| Lengde | 22,5 mm |
|---|---|
| Bredde | 27 mm |
| Høyde | 77 mm |
| Mål L | 47 mm |
| Mål A | 22,5 mm |
| Mål B | 27 mm |
| Mål H | 77 mm |
| Mål t | 1,5 mm |
| Mål C | 34 mm |
| Mål G (mm) | M6 |
Tekniske data
| Platetykkelse | 1,5 mm |
|---|---|
| for rørdiameter min. | 16 mm |
| for rørdiameter maks. | 22 mm |
| Slissevidde | 10 mm |
| til skinne med slissebredd (med intervall) min. | 16 mm |
| til skinne med slissebredd (med intervall) maks. | 17 mm |
| Halogenfri | ja |
| Gjenger | M6 |
| Med plastbrakett | ja |
| Lengde utvendig mål | 34 mm |
| Antall kabler/rør | 2 |
| Supplement overflate | ubehandlet |
| Supplement materiale | rustfritt stål |
| Maks. Strammemoment | 3 Nm |
| Monteringstype | Profilskinne |
| I samsvar med ROHS | ja |
| Spennområde D min. | 16 mm |
| Spennområde D maks. | 22 mm |
| Dimensjon | 16-22mm |
| Overflate | Blank, etterbehandlet |
| Materiale | spesialstål, rustfritt 1.4301 |
| Med mottrau | nei |
| Materiale i trau | Plast |
| Materialkvalitet hos trau | Polypropylen |
| Produktserie | 2056 / 2058 |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 0,39 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 0,39 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Maks. Strammemoment
Spennområde D min.
Spennområde D maks.
Art.nr.
BS-H2-K-16 A2
3
12
16
1186310
BS-H2-K-22 A2
3
16
22
1186317
BS-H2-K-28 A2
3
22
28
1186323
BS-H2-K-34 A2
3
28
34
1186330
BS-H2-K-40 A2
3
34
40
1186337
BS-H2-K-46 A2
5
40
46
1186343
BS-H2-K-52 A2
5
46
52
1186350
BS-H2-K-58 A2
5
52
58
1186357
BS-H2-K-64 A2
5
58
64
1186363
