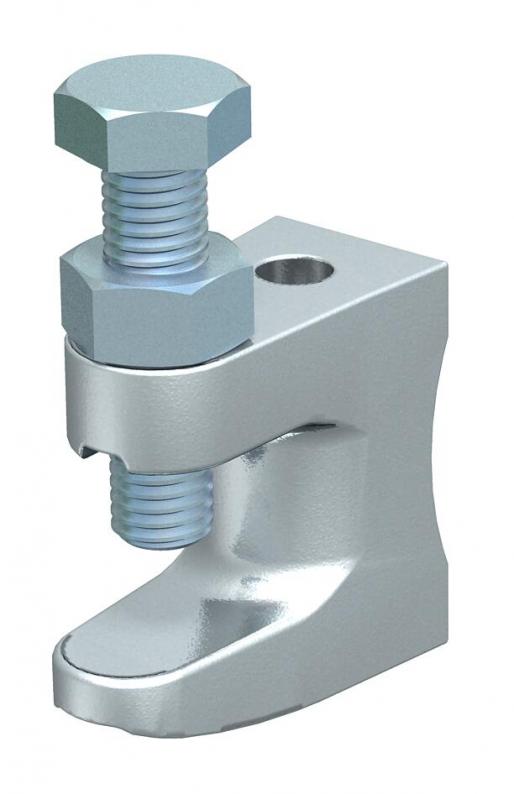

Bjelke-skruklemme, med gjenger
Type FL1-G M8 TG
Art.nr. 1488074
EAN 4012195151036
Art.nr. / Type
Lengde
Bredde
Høyde
Bruddlast
Flenstykkelse F min.
Flenstykkelse F makis.
kl. VKE: 50 Stykk
50Stykk
Stykk
Beskrivelse
Med gjenger.
Maks.
Tiltrekningsmoment: 8 Nm
Maks.
Tiltrekningsmoment: 8 Nm
Tekniske data

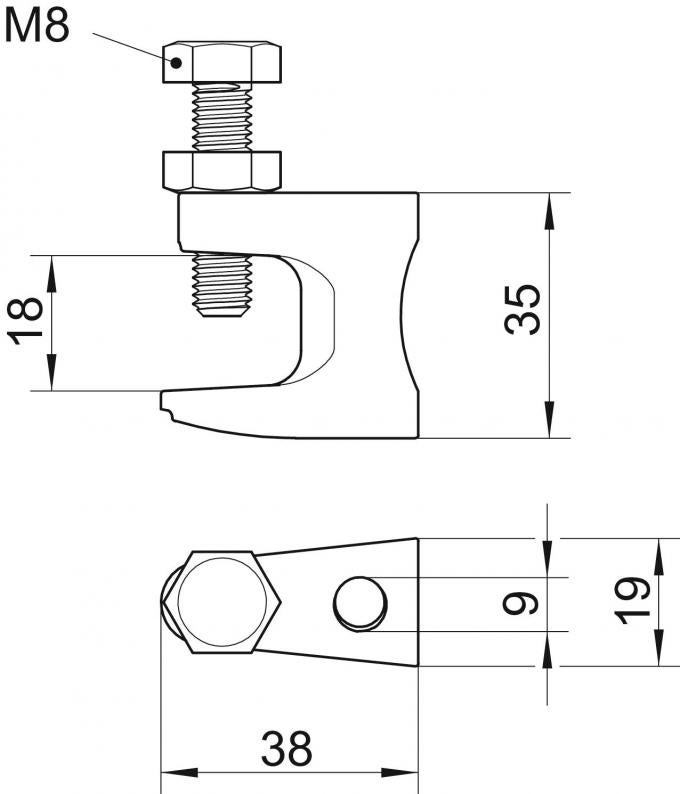

Mål
| Lengde | 38 mm |
|---|---|
| Bredde | 19 mm |
| Høyde | 35 mm |
| Mål L | 38 mm |
| Mål B | 19 mm |
| Mål H | 35 mm |
| Mål F | 18 mm |
| Mål G (mm) | M8 |
Tekniske data
| Gjenger metriske | 8 |
|---|---|
| hengslet | nei |
| Justerbart hengsel | nei |
| Bruddlast | 1,2 kN |
| Egnet for metrisk gjengestang | 8 |
| Maks. Strammemoment | 8 Nm |
| I samsvar med ROHS | ja |
| Monteringsteknikk | Skruer |
| Tilkoblingstype/-komponent | Gjenger |
| Flenstykkelse F min. | 0 mm |
| Flenstykkelse F makis. | 18 mm |
| Dimensjon | 0-17mm |
| Materiale | Tempergods |
| Produktserie | Bjelkeklammer |
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (5)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Høyde
Bruddlast
Flenstykkelse F min.
Flenstykkelse F makis.
Art.nr.
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Lengde
Bredde
Høyde
Bruddlast
Flenstykkelse F makis.
FL1-G M8 TG
Art.nr.
1488074
Lengde
38
Bredde
19
Høyde
35
Bruddlast
1,2
Flenstykkelse F min.
0
Flenstykkelse F makis.
18
FL2-G M10 TG
Art.nr.
1488082
Lengde
44
Bredde
21
Høyde
42
Bruddlast
2,5
Flenstykkelse F min.
0
Flenstykkelse F makis.
20
FL3-G M12 TG
Art.nr.
1488090
Lengde
58
Bredde
23,5
Høyde
54
Bruddlast
3,5
Flenstykkelse F min.
0
Flenstykkelse F makis.
26
