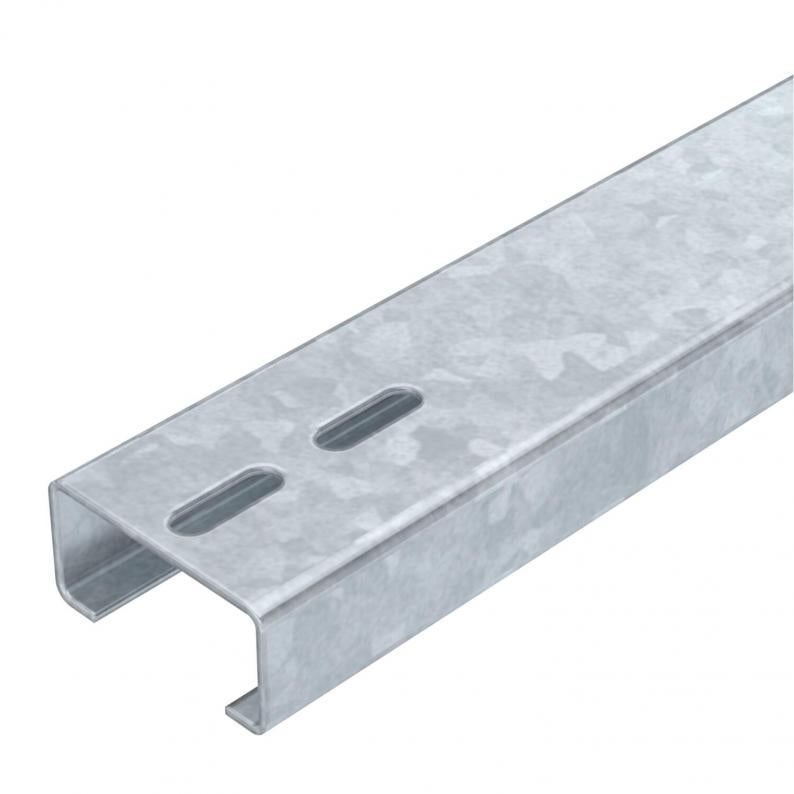

Bæreprofil til PV-modulmontering, frittliggende område
Type TP 5020 FT
Art.nr. 5900580
EAN 4012197491543
Art.nr. / Type
Lengde
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Bæreprofil til montering av moduler til solenergianlegg på åpne områdesystemer. Montering av bæreprofilen på forhåndsmonterte bæreelementer med kryssforbinderen KV FT. Montering av PV-moduler på bæreprofilen med ende- og/eller mellomklemmer fra type KLE og/eller KLZ. Forbindelse av flere bæreprofiler med langsforbinder LV FT eller kryssforbinder KV FT, skrubar.
Tekniske data

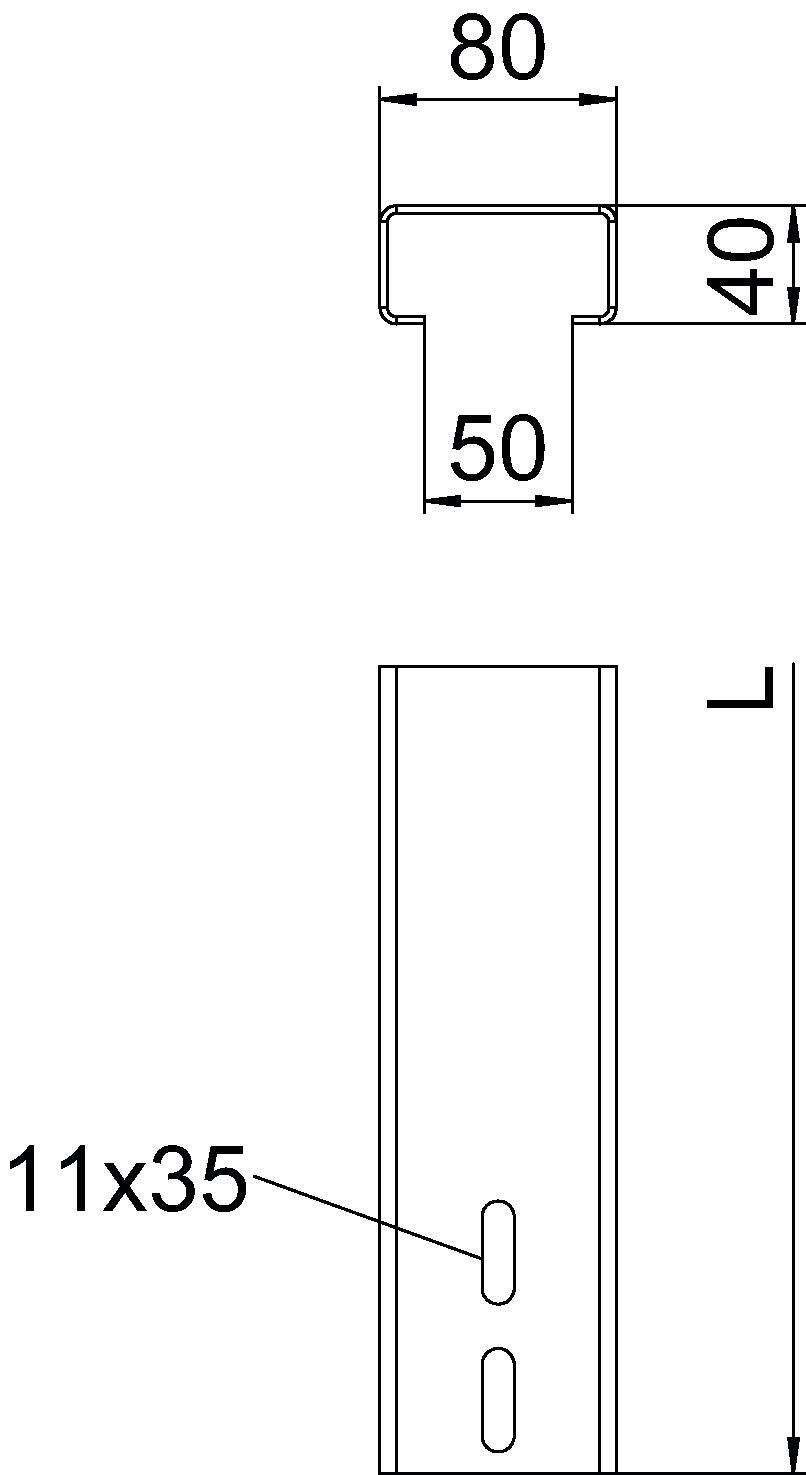

Mål
| Lengde | 5020 mm |
|---|---|
| Bredde | 40 mm |
| Høyde | 80 mm |
Tekniske data
| Dimensjon | 40x80x5020 |
|---|---|
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Kabelkanal integrert | nei |
| Kabelkanal valgfri | nei |
| Motstandsmoment Wx | 10600 mm³ |
| Motstandsmoment Wy | 5200 mm³ |
Nedlastinger
0 valgt
Datablad (1)
Produktbilder (2)
Utførelser
Type
Lengde
Art.nr.
TP 1000 FT
5650
5900500
TP 1010 FT
5705
5900502
TP 1020 FT
5760
5900504
TP 1030 FT
5815
5900506
TP 1040 FT
5780
5900508
TP 1060 FT
5980
5900512
TP 1100 FT
5090
5900520
TP 1140 FT
5270
5900522
TP 1310 FT
6035
5900530
TP 5020 FT
5020
5900580
