AZ småkanal 50 FS
Type AZK 050 FS
Art.nr. 6075096
EAN 4012196068951
Art.nr. / Type
6075096 / AZK 050 FS
Lengde
3000 mm
Bredde
50 mm
Opprettholdelse av funksjon
nei
Platetykkelse
1,5 mm
kl. VKE: 3 m
3m
m
Beskrivelse

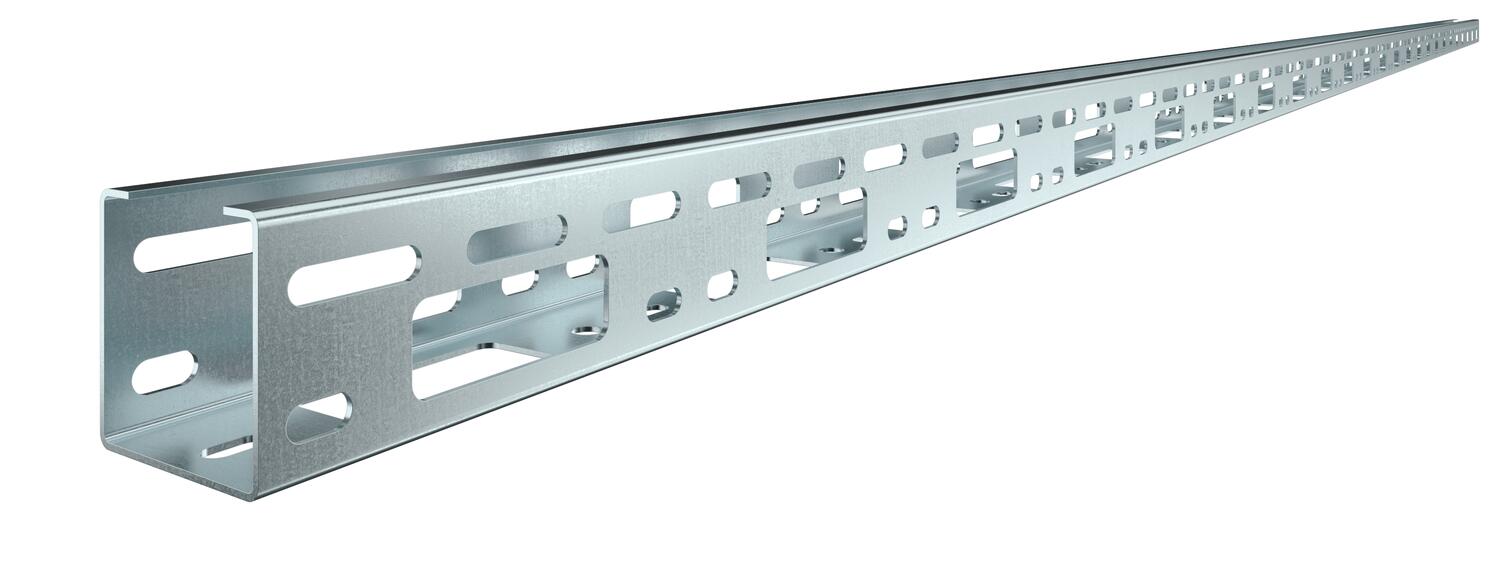

AZ liten kanal med profilhøyde 50 mm.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 50 mm |
| Høyde | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 25 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 2500 mm² |
| Mål | 50 x 50 x 1,5 |
| I samsvar med ROHS | ja |
| Dimensjon | 50x50x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | AZK-serie |
Belastninger
| Støtteavstand 1,0m | 2,5 kN/m |
|---|---|
| Støtteavstand 1,5m | 2 kN/m |
| Støtteavstand 2,0m | 1,2 kN/m |
| Støtteavstand 2,5m | 0,85 kN/m |
| Støtteavstand 3,0m | 0,5 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 4,233 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 4,233 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
