AZ småkanal 200 FS
Type AZK 200 FS
Art.nr. 6075345
EAN 4012195811183
Art.nr. / Type
6075345 / AZK 200 FS
Lengde
3000 mm
Bredde
200 mm
Opprettholdelse av funksjon
nei
Platetykkelse
1,5 mm
kl. VKE: 3 m
3m
m
Beskrivelse

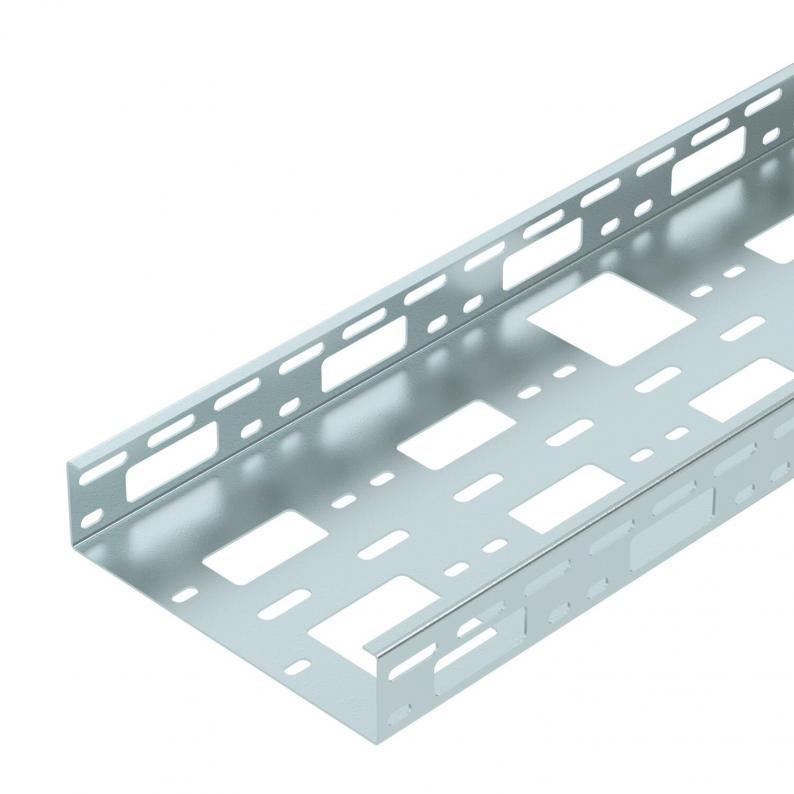

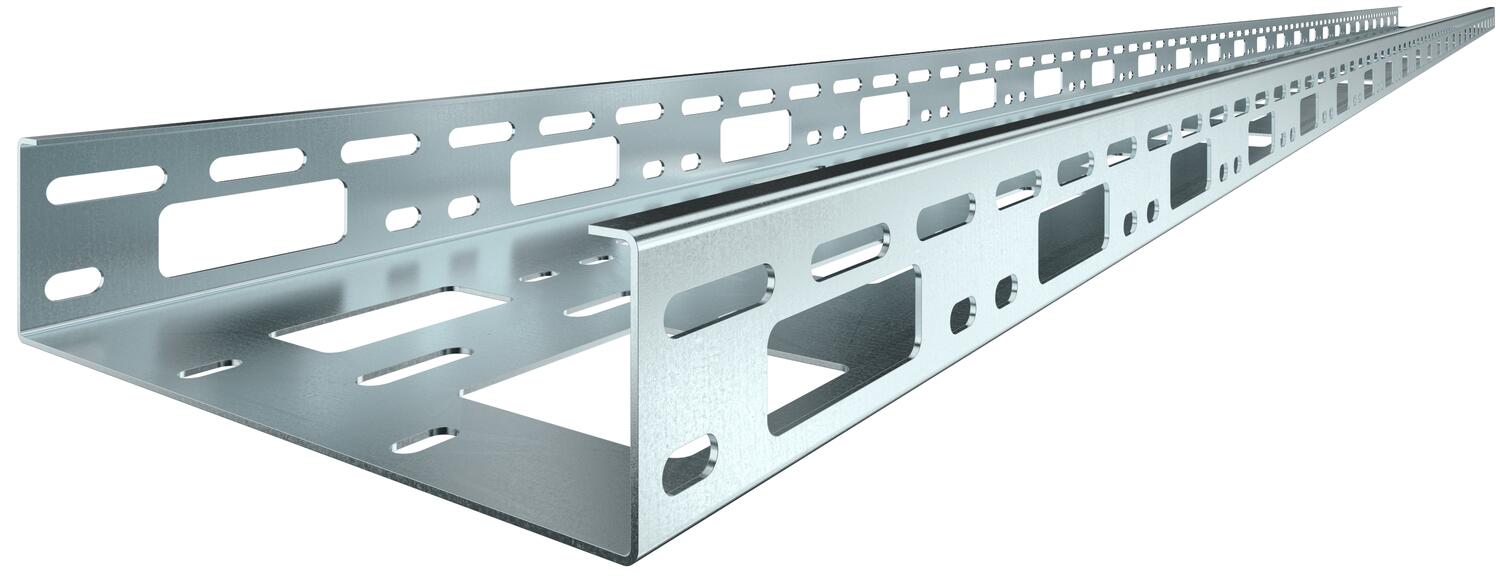

AZ liten kanal med profilhøyde 50 mm.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data
Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Høyde | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 100 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 10000 mm² |
| Mål | 50x200x1,5 |
| I samsvar med ROHS | ja |
| Dimensjon | 50x200x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | AZK-serie |
Belastninger
| Støtteavstand 1,0m | 2,5 kN/m |
|---|---|
| Støtteavstand 1,5m | 1,9 kN/m |
| Støtteavstand 2,0m | 1,3 kN/m |
| Støtteavstand 2,5m | 0,8 kN/m |
| Støtteavstand 3,0m | 0,3 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 8,224 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 8,224 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (4)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (3)
3D-data nedlastinger (1)
Utførelser
Type
Lengde
Bredde
Opprettholdelse av funksjon
Platetykkelse
Art.nr.
AZK 200 FS
3000
200
nei
1,5
6075345
AZK 200 FS
Art.nr.
6075345
Lengde
3000
Bredde
200
Opprettholdelse av funksjon
nei
Platetykkelse
1,5
