AZ småkanal 100 FS
Type AZK 100 FS
Art.nr. 6075231
EAN 4012196069132
Art.nr. / Type
6075231 / AZK 100 FS
Lengde
3000 mm
Bredde
100 mm
Opprettholdelse av funksjon
nei
Platetykkelse
1,5 mm
kl. VKE: 3 m
3m
m
Beskrivelse

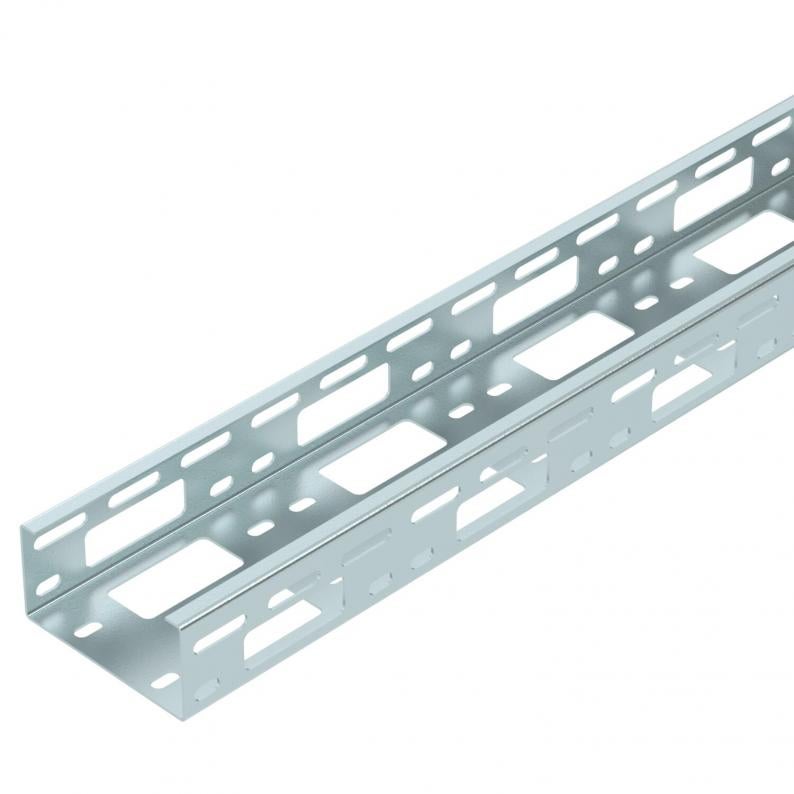

AZ liten kanal med profilhøyde 50 mm.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Tekniske data

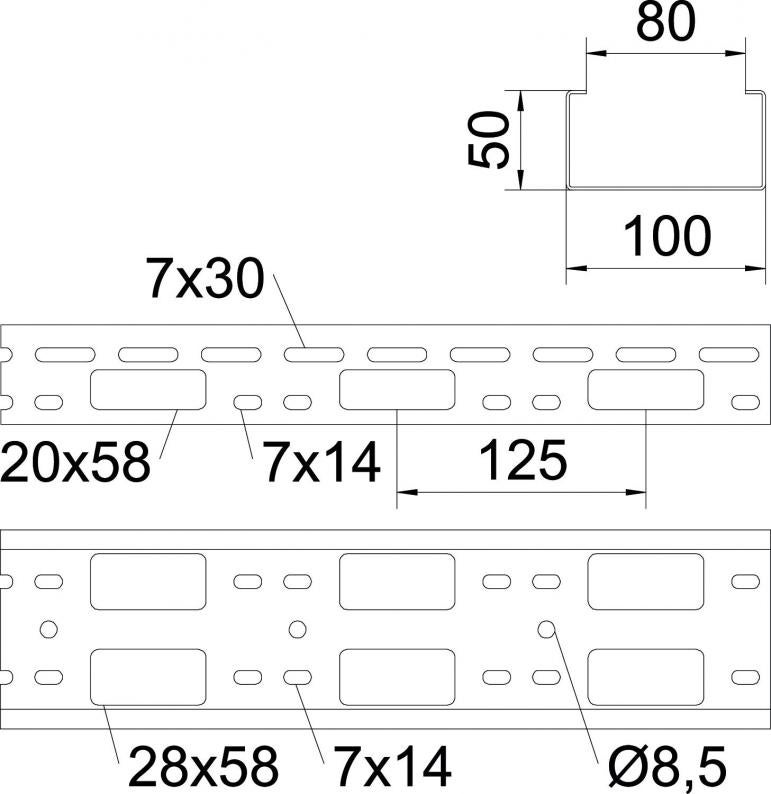

Mål
| Lengde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Høyde | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Uten skjøtestykke |
| Forsterket utførelse | nei |
| Nytte- tverrsnitt | 50 cm² |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1,5 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Nytte- tverrsnitt | 5000 mm² |
| Mål | 100 x 50 x 1,5 |
| I samsvar med ROHS | ja |
| Dimensjon | 50x100x3000 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Produktserie | AZK-serie |
Belastninger
| Støtteavstand 1,0m | 1,7 kN/m |
|---|---|
| Støtteavstand 1,5m | 1,5 kN/m |
| Støtteavstand 2,0m | 1 kN/m |
| Støtteavstand 2,5m | 0,8 kN/m |
| Støtteavstand 3,0m | 0,25 kN/m |
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 5,5552 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,5552 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utløpsdato EPD | 10.07.2029 |
| Deklarasjonsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
