Apparatinnsats GRAF9-2 BA3, vått renhold med gulvbeleggutsparing
Type GRAF9-2 BA3
Art.nr. 7405743
EAN 4012196581634
Art.nr. / Type
7405743 / GRAF9-2 BA3
Tykkelse gulvbelegg
3 mm
Nominell størrelse for innbyggingsenheter
R9
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

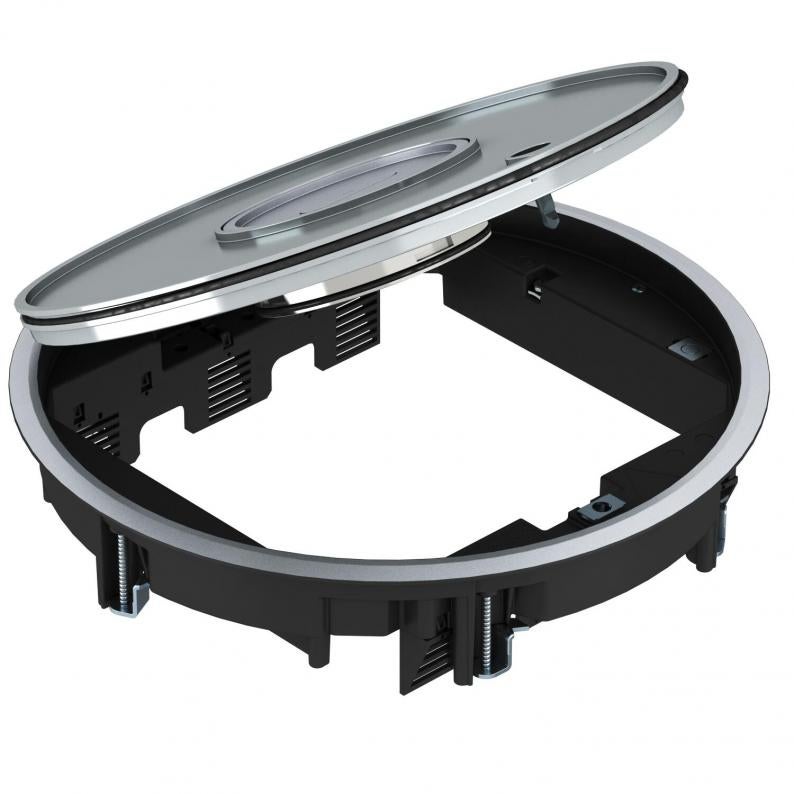

Apparatinnsats med Tubus til våt rengjorte gulv, for inntil 12 modul 45-enheter i 3 universalholdere UT4. For bruk i Kanalsystemer og Systemgulv Innendørs.
Høy glans Aluminiumoverflate med en gulvbelegg utsparing på 3 mm. For en installasjonsdybde på 65 mm.
gulvboks med tubus for våtrengjøring av gulv, 3-roms, for montering av en MT9 monteringsbrakett. 3 dekkplater av typen APMT5 kan monteres. Brukes i kanalsystemer og systemgulv innendørs.
Høy glans Aluminiumoverflate med en gulvbelegg utsparing på 3 mm. For en installasjonsdybde på 65 mm.
Høy glans Aluminiumoverflate med en gulvbelegg utsparing på 3 mm. For en installasjonsdybde på 65 mm.
gulvboks med tubus for våtrengjøring av gulv, 3-roms, for montering av en MT9 monteringsbrakett. 3 dekkplater av typen APMT5 kan monteres. Brukes i kanalsystemer og systemgulv innendørs.
Høy glans Aluminiumoverflate med en gulvbelegg utsparing på 3 mm. For en installasjonsdybde på 65 mm.
Kan brukes for inntil 9 installasjonsenheter med en 50 mm sentralplate.
Tekniske data
Tekniske data
| Gulvhøyde min. | 80 mm |
|---|---|
| Tykkelse gulvbelegg | 3 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | ja |
| Antall installerbare enheter | 12 |
| Mulighet for montering av tetning | ja |
| Innbyggingsdiameter | 305 |
| Egnet til dobbeltgulvkanal | ja |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | våt |
| Rammeutførelse | Teppebeskyttelsesramme |
| Antall installasjonsbokser | 3 |
| Egnet for våtrengjøring | ja |
| Utvendig diameter | 325 mm |
| Med gulvbeleggutsparing | ja |
| Beskyttelsesramme gulvbelegg | ja |
| Utførelse kabeluttak | Nedsenkbar Tubus |
| Beskyttelsesgrad IK-kode | IK10 |
| Type innbyggingssystem | UT4 |
| Tunglastutførelse | ja |
| Nominell størrelse for innbyggingsenheter | R9 |
| Godkjenninger | VDE |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP45 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 10 000 N |
| Utførelse | Rund |
| Åpnemekanisme | Espagnolett |
| I samsvar med ROHS | exempt |
| Spennområde D min. | 4 mm |
| Spennområde D maks. | 73 mm |

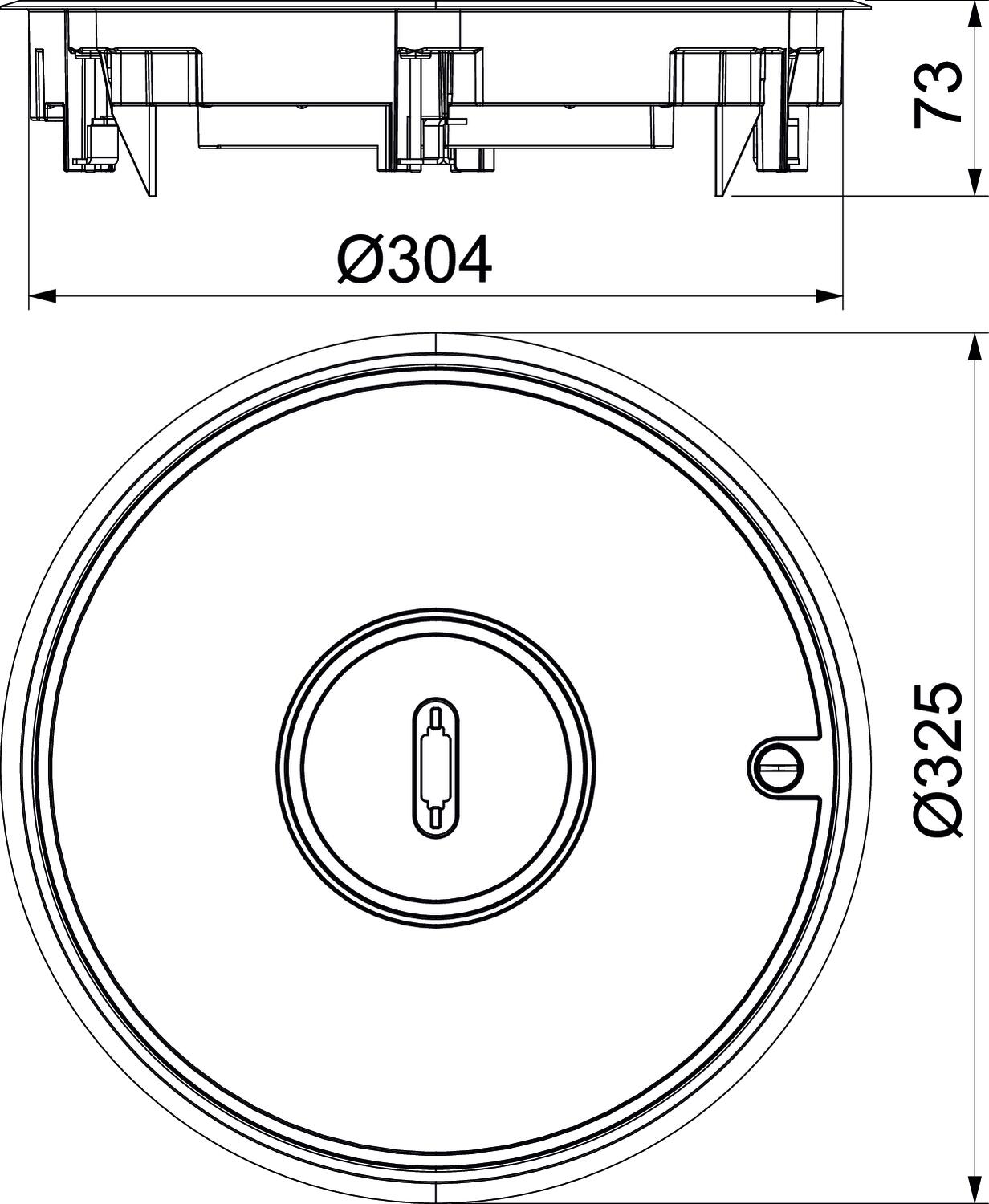

| Dimensjon | Ø325x73 |
| Materiale | Aluminiumpresstøpegods |
| Produktserie | GRAF |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 4,2742 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 4,2742 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
