Apparatinnsats GES4M-2 med bøylehåndtak
Type GES4M-2 10U
Art.nr. 7405191
EAN 4012196028726
Art.nr. / Type
7405191 / GES4M-2 10U
Tykkelse gulvbelegg
5 mm
Nominell størrelse for innbyggingsenheter
4
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Apparatinnsats med bøylehåndtak for opp til 6 modul 45-enheter i 2 universalbokser UT3, til bruk i kanalsystemer og systemgulv innvendig.
Festestige av galvanisert stålplate. Gulvbeleggtykkelsen er stilt inn på 5 mm, og kan ved behov tilpasses til 10 mm.
Enhetsinnsats med Bøylehåndtak, 2-veis, for montering av MT4 monteringsbokser. To APMT2 dekkplater kan installeres. Det kan monteres 2 dekkplater type APMT2.
Festestige av galvanisert stålplate. Gulvbeleggtykkelsen er stilt inn på 5 mm, og kan ved behov tilpasses til 10 mm.
Enhetsinnsats med Bøylehåndtak, 2-veis, for montering av MT4 monteringsbokser. To APMT2 dekkplater kan installeres. Det kan monteres 2 dekkplater type APMT2.
Kan brukes for opptil 4 installasjonsapparater med 50 mm sentralplate.
Tekniske data

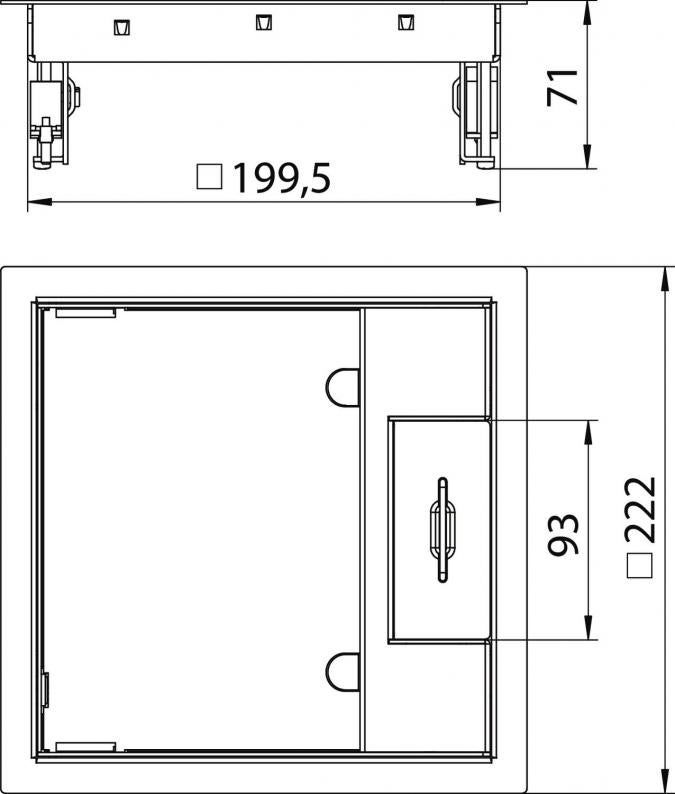

Mål
| Lengde | 222 mm |
|---|---|
| Bredde | 222 mm |
Tekniske data
| Gulvhøyde min. | 78 mm |
|---|---|
| Tykkelse gulvbelegg | 5 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Antall installerbare enheter | 6 |
| Mulighet for montering av tetning | nei |
| Lengde innbyggingsmål | 201 mm |
| Bredde innbyggingsmål | 201 mm |
| Egnet til dobbeltgulvkanal | ja |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | tørr |
| Rammeutførelse | Teppebeskyttelsesramme |
| Antall installasjonsbokser | 2 |
| Egnet for våtrengjøring | nei |
| Innbyggingsdybde | 78 mm |
| Med gulvbeleggutsparing | ja |
| Beskyttelsesramme gulvbelegg | ja |
| Utførelse kabeluttak | Svingbart Ledningsuttak |
| Apparatholder til montering av installasjonsbokser | ja |
| Beskyttelsesgrad IK-kode | IK10 |
| Type innbyggingssystem | MT3 / GB2 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 4 |
| Godkjenninger | VDE |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP40 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 5 000 N |
| Utførelse | kvadratisk |
| Åpnemekanisme | Bøylehåndtak |
| I samsvar med ROHS | ja |
| Spennområde D min. | 3 mm |
| Spennområde D maks. | 61 mm |
| Dimensjon | 223x223x70 |
| Materiale | spesialstål, rustfritt 1.4301 |
| Maks. tykkelse gulvbelegg | 10 mm |
| Produktserie | GES |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 15,4339 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 15,4339 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
UT3 45 3
7408723
kl. VKE: 1 Stykk
1Stykk
Stykk
Type
UT3 45 3
kl. VKE: 1 Stykk
1Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (1)
Erklæringer (3)
Sertifikater (1)
Veiledninger og hjelp (1)
Produktbilder (2)
3D-data nedlastinger (2)
Utførelser
Type
Tykkelse gulvbelegg
Nominell størrelse for innbyggingsenheter
Art.nr.
GES4M-2 10U
5
4
7405191
GES4M-2 10U
Art.nr.
7405191
Tykkelse gulvbelegg
5
Nominell størrelse for innbyggingsenheter
4
