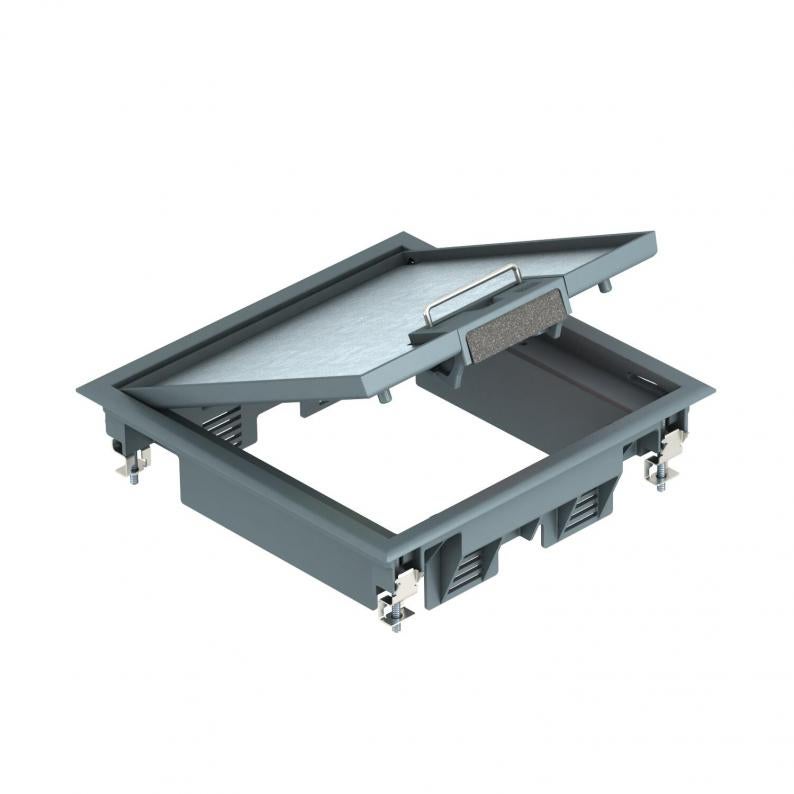

Apparatinnsats GES4 med bøylehåndtak
Type GES4 U 7011
Art.nr. 7405196
EAN 4012195102588
Art.nr. / Type / E-nr.
Tykkelse gulvbelegg
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Apparatinnsats med håndtak for opp til 6 modul 45-enheter i 2 universalholdere UT3, for bruk i kanalsystemer og systemgulv innendørs.
Enhetsinnsats med Bøylehåndtak, 2-veis, for montering av MT4 monteringsbokser. To APMT2 dekkplater kan installeres. Det kan monteres 2 dekkplater type APMT2.
Enhetsinnsats med Bøylehåndtak, 2-veis, for montering av MT4 monteringsbokser. To APMT2 dekkplater kan installeres. Det kan monteres 2 dekkplater type APMT2.
Kan brukes for opptil 4 installasjonsapparater med 50 mm sentralplate.
Tekniske data

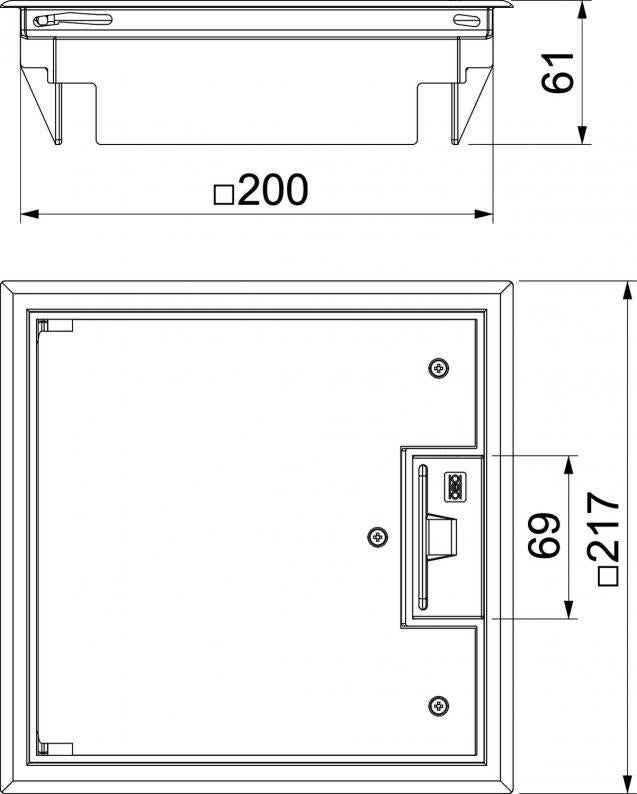

Mål
| Lengde | 217 mm |
|---|---|
| Bredde | 217 mm |
| Mål "h" | 73 mm |
Tekniske data
| Gulvhøyde min. | 72 mm |
|---|---|
| Tykkelse gulvbelegg | 5 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Antall installerbare enheter | 6 |
| Mulighet for montering av tetning | nei |
| Lengde innbyggingsmål | 200 mm |
| Bredde innbyggingsmål | 200 mm |
| Egnet til dobbeltgulvkanal | ja |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | tørr |
| Rammeutførelse | Teppebeskyttelsesramme |
| Antall installasjonsbokser | 2 |
| Egnet for våtrengjøring | nei |
| Innbyggingsdybde | 73 mm |
| Med gulvbeleggutsparing | ja |
| Beskyttelsesramme gulvbelegg | ja |
| Utførelse kabeluttak | Svingbart Ledningsuttak |
| Apparatholder til montering av installasjonsbokser | ja |
| Beskyttelsesgrad IK-kode | IK08 |
| Type innbyggingssystem | MT3 / GB2 |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 4 |
| Godkjenninger | VDE |
| Beskyttelsesgrad (IP) når den brukes | IP20 |
| Beskyttelsesgrad (IP) når den ikke er i bruk | IP40 |
| Vertikal last, liten flate | til 2 000 N |
| Vertikal last, stor flate | til 3 000 N |
| Utførelse | kvadratisk |
| Åpnemekanisme | Bøylehåndtak |
| I samsvar med ROHS | ja |
| Spennområde D min. | 9 mm |
| Spennområde D maks. | 32 mm |
| Dimensjon | 217x217x61 |
| Materiale | polyamid |
| Farge | jerngrå; RAL 7011 |
| Produktserie | GES |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 1,7939 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 1,7939 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
