Aluminium rørbend, uten gjenger
Type SB16W ALU
Art.nr. 2046012
EAN 4012195925866
Art.nr. / Type / E-nr.
for nominell rørdiameter
kl. VKE: 15 Stykk
15Stykk
Stykk
Beskrivelse
90°-bend med tilpassede muffer for elektroinstallasjonsrør iht. EN 61386-1. Med glatt innvendig vegg.
Tekniske data

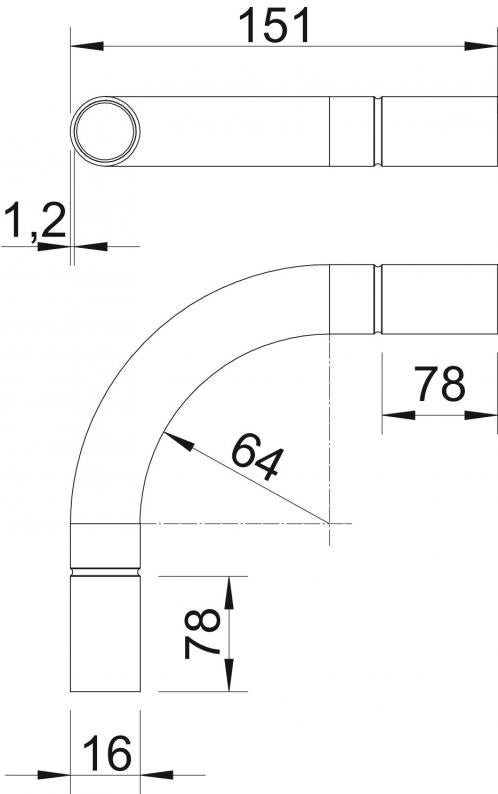

Mål
| Mål A | 78 mm |
|---|---|
| Mål d | 16,2 mm |
| Mål B | 151 mm |
| Mål t | 1,2 mm |
| Mål r (mm) | M16 |
| Mål l | 28 mm |
| Mål R | 56 mm |
| Mål D | 18,6 mm |
Tekniske data
| Halogenfri | nei |
|---|---|
| Bendets vinkel | 90 ° |
| Overflate polert | nei |
| Med muffe | ja |
| Fleksibel | nei |
| Børstet overflate | nei |
| Med inspeksjonsåpning og lokk | nei |
| Todelt | nei |
| for nominell rørdiameter | 16 mm |
| Utførelse | Støpsel |
| I samsvar med ROHS | ja |
| Temperaturområde for bruk min. | -45 °C |
| Temperaturområde for bruk maks. | 250 °C |
| Dimensjon | Ø16mm |
| Materiale | aluminium |
| Produktserie | Metallrør |
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (4)
Sertifikater (2)
Produktbilder (2)
Utførelser
Type
for nominell rørdiameter
Art.nr.
SB16W ALU
16
2046012
SB20W ALU
20
2046013
SB25W ALU
25
2046014
SB32W ALU
32
2046015
SB40W ALU
40
2046016
SB50W ALU
50
2046017
SB63W ALU
63
2046018
