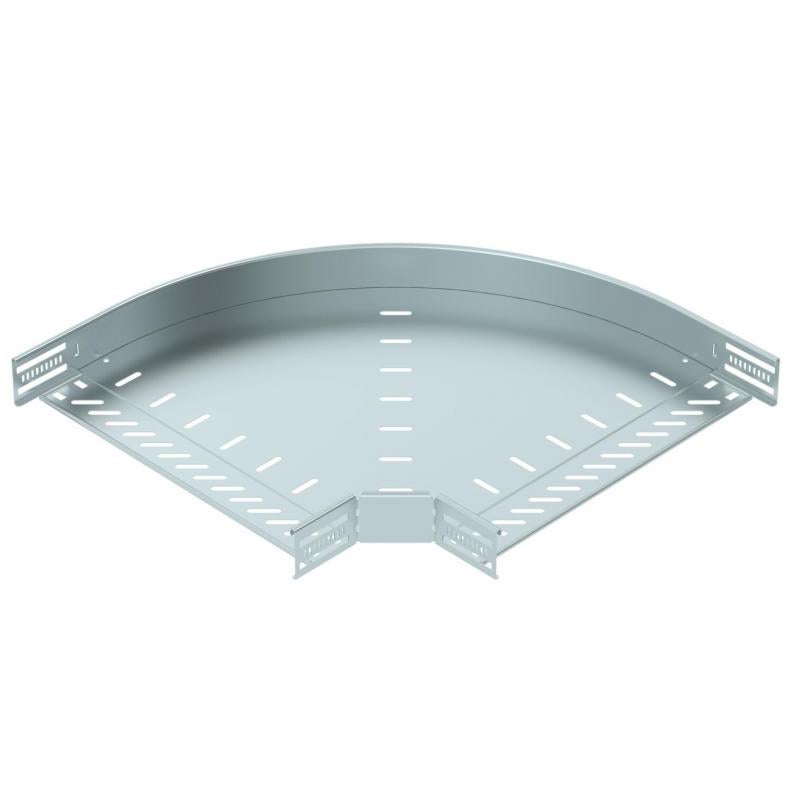

90°-bend 60 FS
Type RB 90 640 FS
Art.nr. 6036568
EAN 4012197343224
Art.nr. / Type
Bredde
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
90° bend for opprettelse av en horisontal fordeling, formdel for låse- og skrubare kabelrenner med sidehøyden 60 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med linsehodeskruene FRS og kombimutrene M6. Egnet for innvendig bruk. Festemateriale må bestilles separat.
Tekniske data
Mål
| Bredde | 400 mm |
|---|---|
| Høyde | 60 mm |
| Mål B | 400 mm |
Tekniske data
| Opprettholdelse av funksjon | ja |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Rustfritt stål, etset | nei |
| Platetykkelse | 1 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Materialtykkelse bunnplate | 1 mm |
| Sving (vinkel) | 90° |
| Retningsendring | horisontal |
| Med overdel | nei |
| Konstruksjon | Bend stiv |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,25 mm |
| Temperaturområde for bruk min. | -20 °C |
| Temperaturområde for bruk maks. | 120 °C |
| Dimensjon | 60x400 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Farge | zink |
| Type skjøtestykke til kabelbæresystem | med skruer/klemt |
| Anbefalt antall skruer | 14 St. |
| Produktserie | EKS-serie, IKS-serie, MKSM-serie, MKS-serie, RKSM-Serie, SKSM-serie, SKS-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 7,8318 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 7,8318 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (5)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Bredde
Overflate
Materiale
Farge
Art.nr.
RB 90 610 FS
100
kontinuerlig galvanisert
stål
zink
6036560
RB 90 615 FS
150
kontinuerlig galvanisert
stål
zink
6036562
RB 90 620 FS
200
kontinuerlig galvanisert
stål
zink
6036564
RB 90 630 FS
300
kontinuerlig galvanisert
stål
zink
6036566
RB 90 640 FS
400
kontinuerlig galvanisert
stål
zink
6036568
RB 90 650 FS
500
kontinuerlig galvanisert
stål
zink
6036570
RB 90 660 FS
600
kontinuerlig galvanisert
stål
zink
6036572
