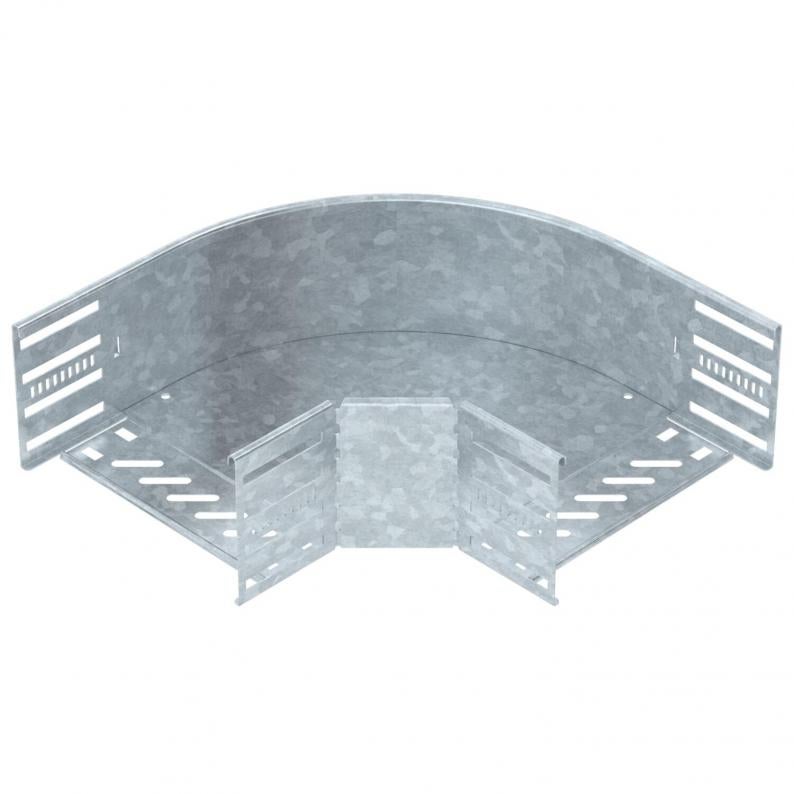

90°-bend 110 FT
Type RB 90 120 FT
Art.nr. 6036834
EAN 4012197344856
Art.nr. / Type
Bredde
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
90° bend for opprettelse av en horisontal fordeling, formdel for låse- og skrubare kabelrenner med sidehøyden 110 mm. Skrueløs montering med dobbeltklemmer eller skrueforbindelse med linsehodeskruene FRS og kombimutrene M6. Egnet for innvendig og utvendig bruk. Festemateriale må bestilles separat.
Tekniske data

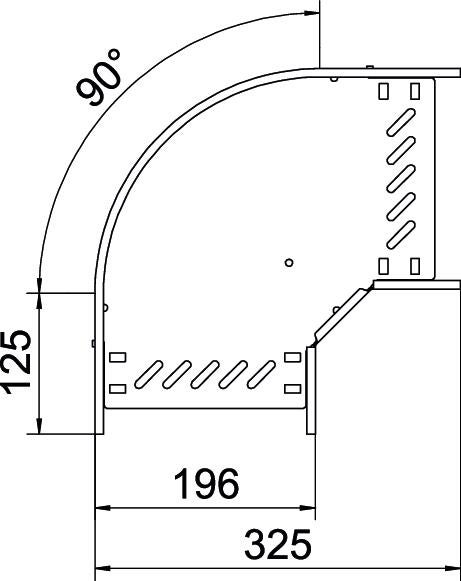

Mål
| Bredde | 200 mm |
|---|---|
| Høyde | 110 mm |
| Mål B | 200 mm |
| Mål R | 50 mm |
Tekniske data
| Opprettholdelse av funksjon | nei |
|---|---|
| Sidehull | ja |
| Utførelse skjøtestykke | Integrert skjøtestykke |
| Forsterket utførelse | nei |
| Rustfritt stål, etset | nei |
| Platetykkelse | 0,8 mm |
| Monteringshull i bunnen | ja |
| NATO-hullmønster | nei |
| Materialtykkelse bunnplate | 0,8 mm |
| Sving (vinkel) | 90° |
| Retningsendring | horisontal |
| Med overdel | nei |
| Konstruksjon | Bend stiv |
| I samsvar med ROHS | ja |
| Bjelketykkelse | 1,25 mm |
| Temperaturområde for bruk min. | -20 °C |
| Temperaturområde for bruk maks. | 120 °C |
| Dimensjon | 110x200 |
| Overflate | Varmgalvanisert (dypp) |
| Materiale | stål |
| Farge | zink |
| Type skjøtestykke til kabelbæresystem | med skruer/klemt |
| Anbefalt antall skruer | 20 St. |
| Produktserie | MKSM-serie, MKS-serie, SKSM-serie, SKS-serie |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 3,8755 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 3,8755 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (2)
Erklæringer (4)
Veiledninger og hjelp (3)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Bredde
Overflate
Materiale
Farge
Art.nr.
RB 90 110 FT
100
Varmgalvanisert (dypp)
stål
zink
6036830
RB 90 115 FT
150
Varmgalvanisert (dypp)
stål
zink
6036832
RB 90 120 FT
200
Varmgalvanisert (dypp)
stål
zink
6036834
RB 90 130 FT
300
Varmgalvanisert (dypp)
stål
zink
6036836
RB 90 140 FT
400
Varmgalvanisert (dypp)
stål
zink
6036838
RB 90 150 FT
500
Varmgalvanisert (dypp)
stål
zink
6036840
RB 90 160 FT
600
Varmgalvanisert (dypp)
stål
zink
6036842
Bredde
RB 90 110 FT
Art.nr.
6036830
Bredde
100
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
RB 90 115 FT
Art.nr.
6036832
Bredde
150
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
RB 90 120 FT
Art.nr.
6036834
Bredde
200
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
RB 90 130 FT
Art.nr.
6036836
Bredde
300
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
RB 90 140 FT
Art.nr.
6036838
Bredde
400
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
RB 90 150 FT
Art.nr.
6036840
Bredde
500
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
RB 90 160 FT
Art.nr.
6036842
Bredde
600
Overflate
Varmgalvanisert (dypp)
Materiale
stål
Farge
zink
