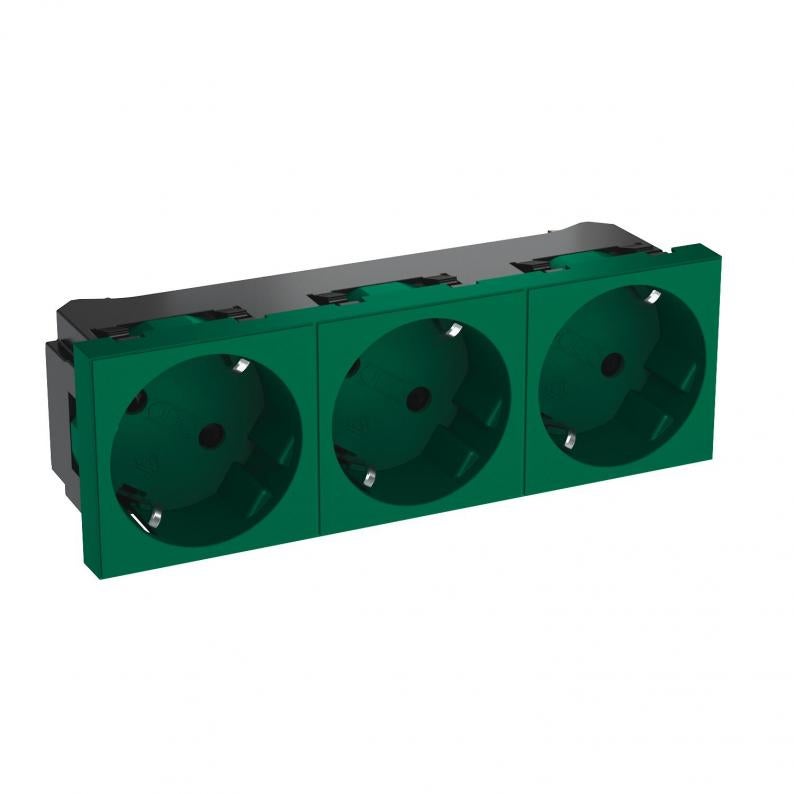

33° socket, protective contact, triple
Type STD-D3N MZGN3
Art.nr. 6119831
EAN 4012197483456
Art.nr. / Type
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Jordet stikkontaktenhet Trippel 33°, med økt berøringsbeskyttelse, med stikklemmer, 2-polet, 16 A, 250 V~,med koblingsklemmer iht. IEC 60884-1.
For montering i Rapid 45-kanaler, installasjonskanaler, installasjonssøyler, underliggende systemer og deskbokser.
For montering i Rapid 45-kanaler, installasjonskanaler, installasjonssøyler, underliggende systemer og deskbokser.
Tekniske data
Mål
| Bredde | 135 mm |
|---|---|
| Høyde | 45 mm |
Tekniske data
| Antall poler | 2 |
|---|---|
| Hengslet lokk | nei |
| økt berøringsbeskyttelse | ja |
| Kontrollampe | nei |
| Halogenfri | ja |
| Felt for merking | nei |
| Antall enheter | 3 |
| Beskyttelsesklasse | Annet |
| Merkestrøm | 16 A |
| Merkespenning | 250 V |
| Kan låses | nei |
| Utkastmekanisme | nei |
| Overspenningsvern | nei |
| Jordfeilvern | nei |
| Med finsikring | nei |
| Med på-/av-bryter | nei |
| Vridd sentralinnsats | ja |
| Dybde | 42 mm |
| Deksel | Sentralplate |
| Påtrykk/merking | uten påtrykk |
| Spesiell strømforsyning | uten spesiell strømforsyning |
| Utførelse overflate | Matt |
| gjennomsiktig | nei |
| Stikkontakter vinkel | 33° |
| Stikkontakter utførelse | Jordet kontakt |
| Antall stikkontakter som kan kobles | 0 |
| Med funksjonsbelysning | nei |
| Med orienteringsbelysning | nei |
| for vanskelig betingelse (iht. VDE) | nei |
| Utførelse | Trippel 33° |
| Antall moduler (ved modulkonstruksjon) | 0 |
| Isolert montering | nei |
| Monteringstype | Installasjonskanal |
| Monteringsteknikk | Låse |
| Tilkoblingstype | Stikklemme |
| Driftstemperatur min. | -5 °C |
| Driftstemperatur maks. | 40 °C |
| Kodering | nei |
| Dimensjon | 135x45x42 |
| Overflate | Matt |
| Materiale | Polykarbonat Eco |
| Farge | Mintgrønn; RAL 6029 |
| Produktserie | Modul 45®-stikkontakter |
Miljødata
| Resirkuleringsmaterialdel | 90 % |
|---|
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (1)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Antall enheter
Utførelse
Farge
Art.nr.
STD-D3N RW3
3
Trippel 33°
ren hvit; RAL 9010
6119825
STD-D3N ROR3
3
Trippel 33°
ren oransje; RAL 2004
6119828
STD-D3N MZGN3
3
Trippel 33°
Mintgrønn; RAL 6029
6119831
STD-D3N SRO3
3
Trippel 33°
Signalrød; RAL 3001
6119834
STD-D3N SWGR3
3
Trippel 33°
sortgrå; RAL 7021
6119837
STD-D3N AL3
3
Trippel 33°
alu-lakkert
6119840
