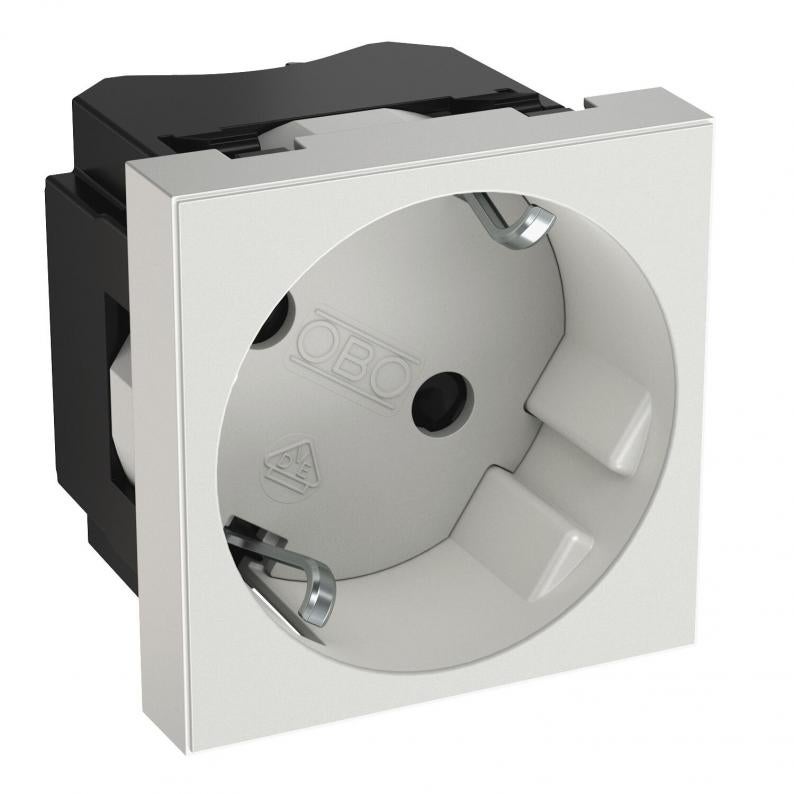

33° socket, protective contact, single
Type STD-D3N RW1
Art.nr. 6119775
EAN 4012197482466
Art.nr. / Type / E-nr.
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Jordet stikkontaktenhet Enkel 33°, med økt berøringsbeskyttelse, med stikklemmer, 2-polet, 16 A, 250 V~,med koblingsklemmer iht. IEC 60884-1.
For montering i Rapid 45-kanaler, installasjonskanaler, installasjonssøyler, underliggende systemer og deskbokser.
For montering i Rapid 45-kanaler, installasjonskanaler, installasjonssøyler, underliggende systemer og deskbokser.
Tekniske data

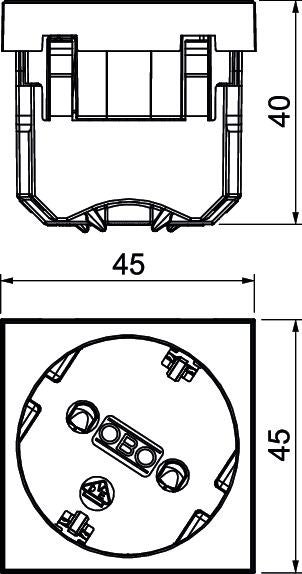

Mål
| Bredde | 45 mm |
|---|---|
| Høyde | 45 mm |
Tekniske data
| Antall poler | 2 |
|---|---|
| Hengslet lokk | nei |
| økt berøringsbeskyttelse | ja |
| Kontrollampe | nei |
| Halogenfri | ja |
| Felt for merking | nei |
| Antall enheter | 1 |
| Beskyttelsesklasse | Annet |
| Merkestrøm | 16 A |
| Merkespenning | 250 V |
| Kan låses | nei |
| Utkastmekanisme | nei |
| Overspenningsvern | nei |
| Jordfeilvern | nei |
| Med finsikring | nei |
| Med på-/av-bryter | nei |
| Vridd sentralinnsats | ja |
| Dybde | 42 mm |
| Deksel | Sentralplate |
| Påtrykk/merking | uten påtrykk |
| Spesiell strømforsyning | uten spesiell strømforsyning |
| Utførelse overflate | Matt |
| gjennomsiktig | nei |
| Stikkontakter vinkel | 33° |
| Stikkontakter utførelse | Jordet kontakt |
| Antall stikkontakter som kan kobles | 0 |
| Med funksjonsbelysning | nei |
| Med orienteringsbelysning | nei |
| for vanskelig betingelse (iht. VDE) | nei |
| Utførelse | Enkel 33° |
| Antall moduler (ved modulkonstruksjon) | 0 |
| Isolert montering | nei |
| Monteringstype | Installasjonskanal |
| Monteringsteknikk | Låse |
| Tilkoblingstype | Stikklemme |
| Driftstemperatur min. | -5 °C |
| Driftstemperatur maks. | 40 °C |
| Kodering | nei |
| Dimensjon | 45x45x42 |
| Overflate | Matt |
| Materiale | Polykarbonat Eco |
| Farge | ren hvit; RAL 9010 |
| Produktserie | Modul 45®-stikkontakter |
Miljødata
| Resirkuleringsmaterialdel | 90 % |
|---|
Nedlastinger
0 valgt
Datablad (1)
Erklæringer (1)
Veiledninger og hjelp (1)
Produktbilder (2)
Utførelser
Type
Antall enheter
Utførelse
Farge
Art.nr.
STD-D3N RW1
1
Enkel 33°
ren hvit; RAL 9010
6119775
STD-D3N ROR1
1
Enkel 33°
ren oransje; RAL 2004
6119778
STD-D3N MZGN1
1
Enkel 33°
Mintgrønn; RAL 6029
6119781
STD-D3N SRO1
1
Enkel 33°
Signalrød; RAL 3001
6119784
STD-D3N SWGR1
1
Enkel 33°
sortgrå; RAL 7021
6119787
STD-D3N AL1
1
Enkel 33°
alu-lakkert
6119790
