Magic PV Pitch
Magic-teknologien gjør det mulig: OBO-monteringssystemet for skråtaksystemer kan monteres uten skruer eller verktøy. Dette sparer tid. Takkrokløsningen til systemet gir økt fleksibilitet. Ikke bare kan det monteres på alle vanlige skråtaktyper med tegltekking, men den kan også justeres kontinuerlig og med millimeterpresisjon i alle retninger til enhver tid. Systemets universalklemme fungerer som mellom- eller endeklemme og dekker et klemområde på 30–50 mm. Dermed kan man fiksere alle kommersielle solcellemoduler uten problemer.
Svært praktisk: Produktene for anlegg for skrå og flate tak kan kombineres.
Produkthøydepunkter

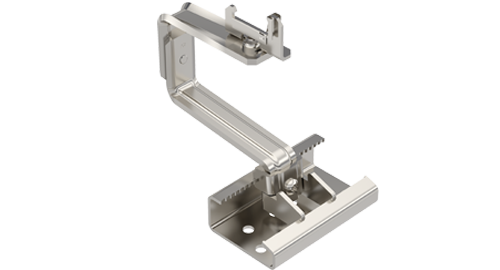

Universale takkroker for skråtaksystem
- For montering på alle vanlige skråtaktyper med teglbelegg
- Justerbar i alle retninger med millimeterpresisjon
- Maksimal fleksibilitet takket være totalt 9 hull for M8-flathodeskruer for montering av takkroken på en sperre
- Rask og enkel posisjonering (vertikal og/eller horisontal) av kroken med kun én festeskrue
- Vertikale justeringsalternativer gjør det enkelt å kompensere for ujevnheter på taket
- Monteringsskinnen festes uten skruer eller verktøy. Takket være den innovative OBO Magic-teknologien
- 14 mm høydeutjevning for tilpasning til eksisterende taklekter
- 76 mm sidejustering på taksperrene
- 18 mm høyrejustering etter montering av takkrok og for finjustering av monteringsprofilen
- 10 mm sidejustering til finjustering av monteringsprofilen

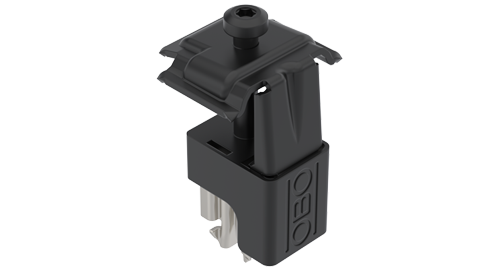

Universalklemme for flatt-/skråtaksystem
- Svart design for sømløs og estetisk tilpasning til forholdene til den sorte utførelsen av de tilhørende bæreprofilene
- Klemområde for feste av modul fra 30 til 50 mm
- Kan dreies 90° etter at de har smekket på plass i sporet på monteringsskinnen
- Kan brukes som mellom- eller sluttklemme
- Spesiell geometri på hjørnene på overdelen for potensialutjevning til solarmodulen
- Omliggende plasthus fører overdelen og forhindrer at det dreies ved uhell under monteringen
- Overdelen blir værende i denne øvre posisjonen til solarmodulen festes ordentlig
- Kan klikkes på de tiltenkte monteringsføttene (system for flate tak) og i sporet til monteringsskinnen (system for skråtak)
- Plasthuset fungerer som flate for å posisjonere panelene ordentlig
- Lang levetid takket være bruk av rustfritt stål av høy kvalitet

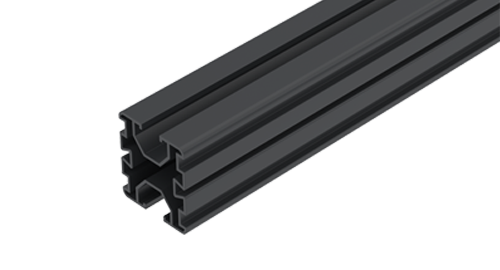

Bæreprofil for flatt-/skråtaksystem
- Svart design for sømløs og estetisk tilpasning til forholdene til det respektive takbelegget
- Tosidige 10 mm brede spor, for eksempel for glidemuttere, universal- og/eller jordingsklemmer
- Ytterligere sidespor, for eksempel for langsgående og/eller tverrkoblinger
Endekappe for bæreprofil
- Svart design for sømløs og estetisk tilpasning til forholdene til den sorte utførelsen av de tilhørende bæreprofilene
- Integrerte perforeringer lar vann unnslippe og forhindrer dermed opphopning av vann i bæreprofilen
- Estetisk avslutning på bæreprofilen: Dette gjør at skjemmende kuttede kanter kan skjules

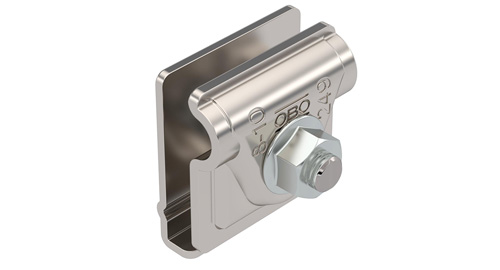

Universal jordingsklemme solenergianlegg
- Universal jordingsklemme er forhåndsmontert
- Nøyaktig festing av jordingsklemmen ved hjelp av en forhåndsmontert glidemutter i sporet til den tilsvarende bæreprofilen
- Lynstrømbestandig 100 kA
- Rask montering takket være integrert fjærmekanisme
- For festing av rundledere RD 8–10
- For festing av enkelt- og/eller flertrådkabler 6–50 mm²
- For alle profiler med spor 10 mm. Optimal bruk garanteres i kombinasjon med OBO-bæreprofilen.
- Oppfyller kravene iht. DIN EN 62561-1

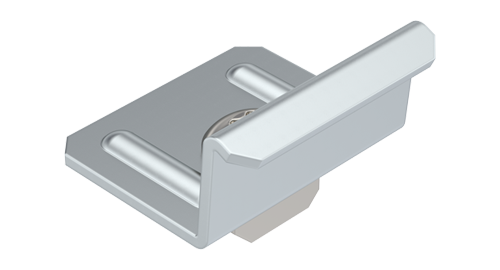

Kryssforbinder for bæreprofil
- For å opprette krysstilkobling på takflaten
- Problemløser for vanskelig tilgjengelige takområder hvor det for eksempel ikke er mulig med direkte skinneforbindelse
- Festes i sidesporet på bæreprofilen
- Kan skrus fast med nøkkel i størrelse TX 40
Nedlastinger
Planleggingshjelp
Oppdag fremtiden innen planlegging av solenergianlegg
Planlegging av monteringssystemer for solenergianlegg er enklere enn noen gang: OBO Construct Tool for Magic PV Solution® gjør det mulig. Planleggingsverktøyet overbeviser med intuitiv, oversiktlig betjening og korte planleggingsprosesser.
