Magic PV Flat Pro

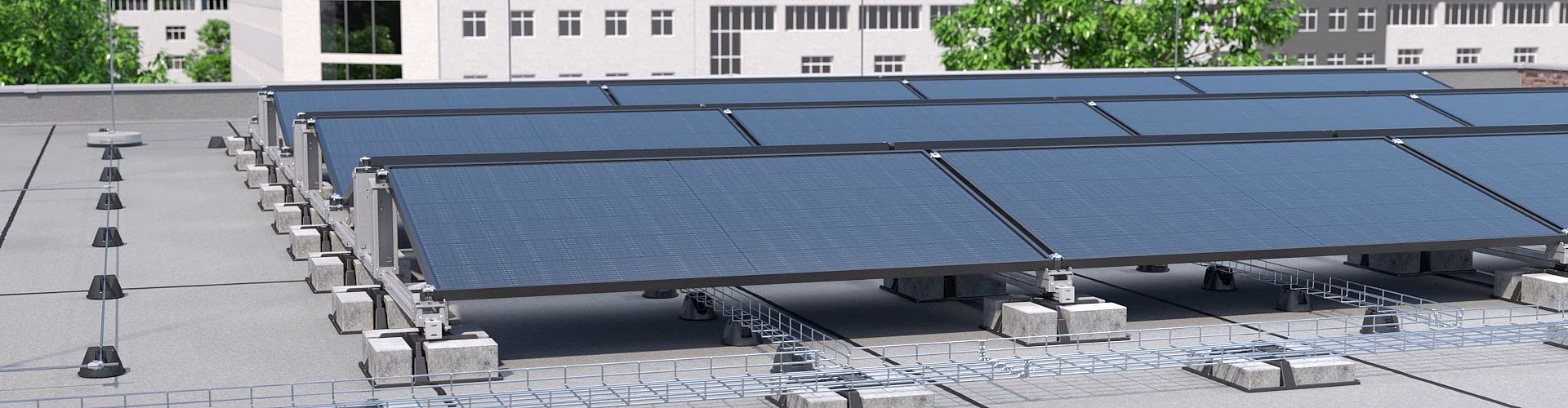

Magic PV Flat Pro-systemet for anlegg med flate tak sikrer skrue- og verktøyfri installasjon takket være Magic-teknologi. Et høykvalitets utvalg av materialer og maksimalt belastbare systemkomponenter danner grunnlaget for et langvarig monteringssystem. Et system for legging av kabler ved hjelp av en gitterrenne kan integreres.
Ballastsystemet UniBase sikrer variabel vekting av hele systemet ved hjelp av rektangulær belegningsstein – også når som helst etter installasjon. Takket være de fleksible systemkomponentene kan produktene kombineres for flate tak og skråtak. Dette reduserer antallet individuelle komponenter som kreves, betydelig.
Produkthøydepunkter
Universal-fot til ballastering, steiner opptil 10 cm
- Lav vekt i direkte sammenligning med TrayFix-stein
- Komponentene kan stables over hverandre
- Enkel justering i ettertid ved å legge til ekstra vekt
- Verktøyløs holder for ulike adaptertyper
- Resirkulerbart materiale
- Kan ballasteres med standard belegningsstein 200 x 100 mm (kjøpes lokalt)
- En UniBase for ulike applikasjoner som underkonstruksjon,
kabelføring, monteringsskinner m.m. - 2 tilgejngelige varianter i høyden 60 og 100 mm

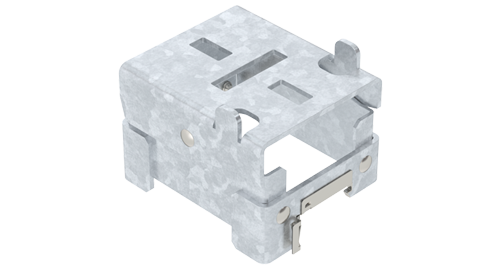

Kort støtte for flattaksystem
- Verktøyløs installasjon på monteringsskinnen
- Trinnløs justeringsmulighet i hver installasjonsposisjon
- Hjelpeflik for å legge på for montering av solarmodulen
- Horisontal slisse for universalklemme som standard feste eller vertikal slisse hvis én enkelt monteringsfot også brukes som mellomstøtte
- Ved behov er én mellomstøtte per panel mulig
- Kompatibel med alle modulstørrelser takket være vinklet leddhode
- Lang levetid takket være overflatebelegg av høy kvalitet
Adapter bæreprofil for universal-stativfot
- Verktøyløs montering av adapteren med UniBase
- Verktøyløs montering av monteringsskinnen med adapteren
- Integrert anti-skliflate
- Verktøyløs demontering av monteringsprofilen
- Enkel justering av monteringsprofilen
Bæreprofil for flatt-/skråtaksystem
- Blank utførelse for alle tak uten økte optiske krav
- Tosidige 10 mm brede spor, for eksempel for glidemuttere, universal- og/eller jordingsklemmer
- Ytterligere sidespor, for eksempel for langsgående og/eller tverrkoblinger

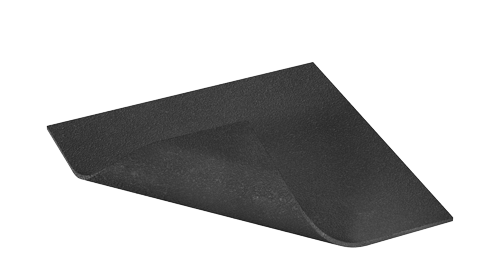

Byggevernmatte
- Ekstra beskyttelse av takbelegget
- Reduksjon av mekanisk påvirkning på takbelegget
- Unngå lekkasjer på grunn av inkompatible kunststoff
- Egnet for å øke friksjonskoeffisienten, hvis for eksempel takfolien krever det – 2 versjoner tilgjengelig med eller uten aluminiumslaminering

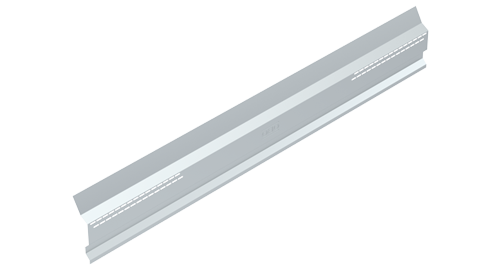

Vindbeskyttelsesplate for flattaksystem
- Redusering av virkningene av lokale vindbelastninger, der statiske forhold krever dette (eksempel: bruk for flattaksystemer mot sør)
- Enkel forhåndsmontering ved å sette inn i festetappene til de lange støttene av type STL
- Fleksible festemuligheter gjennom store slisser på lange støtter av type STL med flathodeskrue av type FKS, som må bestilles separat

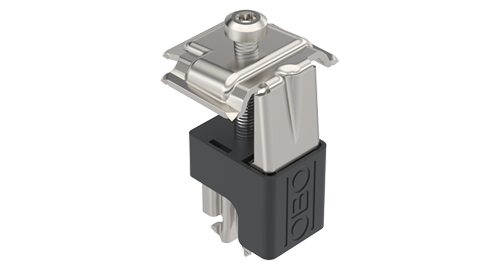

Universalklemme for flatt-/skråtaksystem
- Blank versjon for optimal kombinasjon med blank bæreprofil
- Klemområde for feste av modul fra 30 til 50 mm
- Kan dreies 90° etter at de har smekket på plass i sporet på monteringsskinnen
- Kan brukes som mellom- eller sluttklemme
- Spesiell geometri på hjørnene på overdelen for potensialutjevning til solarmodulen
- Omliggende plasthus fører overdelen og forhindrer at det dreies ved uhell under monteringen
- Overdelen blir værende i denne øvre posisjonen til solarmodulen festes ordentlig
- Kan klikkes på de tiltenkte monteringsføttene (system for flate tak) og i sporet til monteringsskinnen (system for skråtak)
- Plasthuset fungerer som flate for å posisjonere panelene ordentlig
- Lang levetid takket være bruk av rustfritt stål av høy kvalitet
Nedlastinger
Planleggingshjelp
Oppdag fremtiden innen planlegging av solenergianlegg
Planlegging av monteringssystemer for solenergianlegg er enklere enn noen gang: OBO Construct Tool for Magic PV Solution® gjør det mulig. Planleggingsverktøyet overbeviser med intuitiv, oversiktlig betjening og korte planleggingsprosesser.
