Magic PV Flat Glue

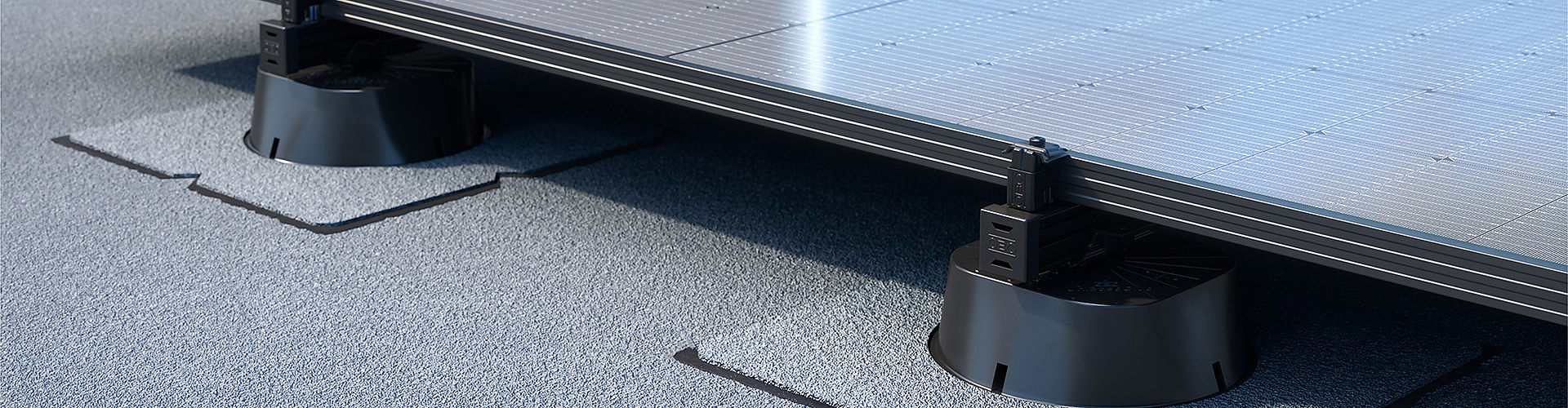

Universal-stativfoten Magic PV Flat Glue kan settes inn som ballastfritt PV-monteringssystem til maksimalt 5° (tilsvarer ca. 8%) på bitumen-tetting og opptil maksimalt 10° (tilsvarer ca. 17 %) på plasttakmembraner. Bruk på skråtak med sterkt hellende tak er utelukkende mulig etter samråd med OBO og kontroll av statikken. Monteringen utføres parallelt med taket i samsvar med OBO-standarden. En hevet konstruksjon er også mulig etter samråd med OBO. Også her må statikken først kontrolleres. Ved spesifikke prosjektkrav hjelper vårt tekniske kontor deg gjerne, hjelper deg med planleggingen og samarbeider med deg for å finne en løsning som passer for deg.
Magic PV Flat Glue er egnet for takmembraner med bitumen- eller plastfilmbelegg (PPO). Installasjonen er enkel og ukomplisert: universal-stativfoten sveises sømløst til den eksisterende taktetningen ved hjelp av en separat tilgjengelig hylse. I samsvar med OBO-systemkonseptet kan Magic PV Flat Glue også kombineres med andre OBO-produkter, som adapteren for montering av gitterrenner.
Produkthøydepunkter
Universal-stativfot Magic PV Flat Glue for liming
- Høykvalitets plast av typen ASA sikrer maksimal holdbarhet utendørs
- Kan også brukes som installasjonssystem for valgfri kabeladministrasjon i PV-systemet
- Enkel installasjon: sveises sømløst til taktetningen med en hylse
- Kan også brukes som kabeladministrasjonsløsning for PV-systemer
- Ballastfri løsning for alle flate tak med en maksimal helling på 5°, egnet for takmembraner med bitumen- eller plastfilmbelegg
Endekappe for bæreprofil
- Svart utførelse for sømløs og estetisk tilpasning til den svarte utførelsen på den tilhørende bæreprofilen
- Integrerte perforeringer lar vann unnslippe og forhindrer dermed opphopning av vann i bæreprofilen
- Estetisk avslutning på bæreprofilen: Dette gjør at skjemmende kuttede kanter kan skjules
Bæreprofil for flatt-/skråtaksystem
- Blank utførelse for alle tak uten økte optiske krav
- Tosidige 10 mm brede spor, for eksempel for glidemuttere, universal- og/eller jordingsklemmer
- Ytterligere sidespor, for eksempel for langsgående og/eller tverrkoblinger
Adapter for bæreprofil TP 45
- Verktøyløs montering av adaptere med universal-stativfoten
- Verktøyløs montering av monteringsskinnen med adapteren
- Integrert anti-skliflate
- Verktøyløs demontering av monteringsprofilen
- Enkel justering av monteringsprofilen
Universalklemme for flatt-/skråtaksystem
- Blank versjon for optimal kombinasjon med blank bæreprofil
- Klemområde for feste av modul fra 30 til 50 mm
- Kan dreies 90° etter at de har smekket på plass i sporet på monteringsskinnen
- Kan brukes som mellom- eller sluttklemme
- Spesiell geometri på hjørnene på overdelen for potensialutjevning til solarmodulen
- Det omliggende plasthuset styrer overdelen og forhindrer at den vrir seg utilsiktet under montering.
- Overdelen blir stående i sin øvre posisjon til solcellemodulen endelig er festet.
- Kan klikkes på de tiltenkte monteringsføttene (system for flate tak) og i sporet til monteringsskinnen (system for skråtak)
- Plasthuset fungerer som flate for å posisjonere panelene ordentlig
- Lang levetid takket være rustfritt stål av høy kvalitet.

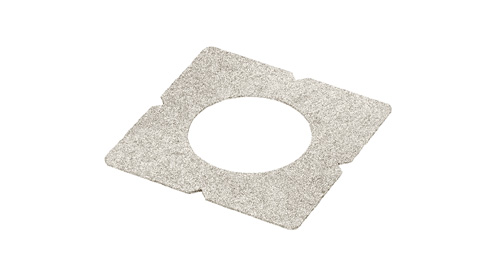

Festemansjett UniBase Glue Bit
- Festemansjett av bitumen for liming av universal-stativfoten UniBase Glue.
- Egnet for flate tak med bitumen-tetting.
- Kan brukes for takhelling opptil 3
Nedlastinger
Planlegging av solenergianlegg er enklere enn noen gang: Vi er her for å hjelpe
Solrik utsikt
Vi tilbyr deg ikke bare innovative monteringssystemer for ditt solenergianlegg, men støtter deg også i planleggingsprosessen. Vår kundeservice samarbeider med deg for å finne Magic PV-løsningen som passer best for dine behov. Merk: En geologisk undersøkelse er nødvendig spesifikt for utarbeidelse av et tilbud for installasjoner i åpent felt. Vi hjelper deg gjerne med å finne et egnet firma og setter deg i kontakt med en geologisk ingeniør. Den eksterne undersøkelsen blir deretter gjennomgått og evaluert for fullstendighet av alle relevante data.
