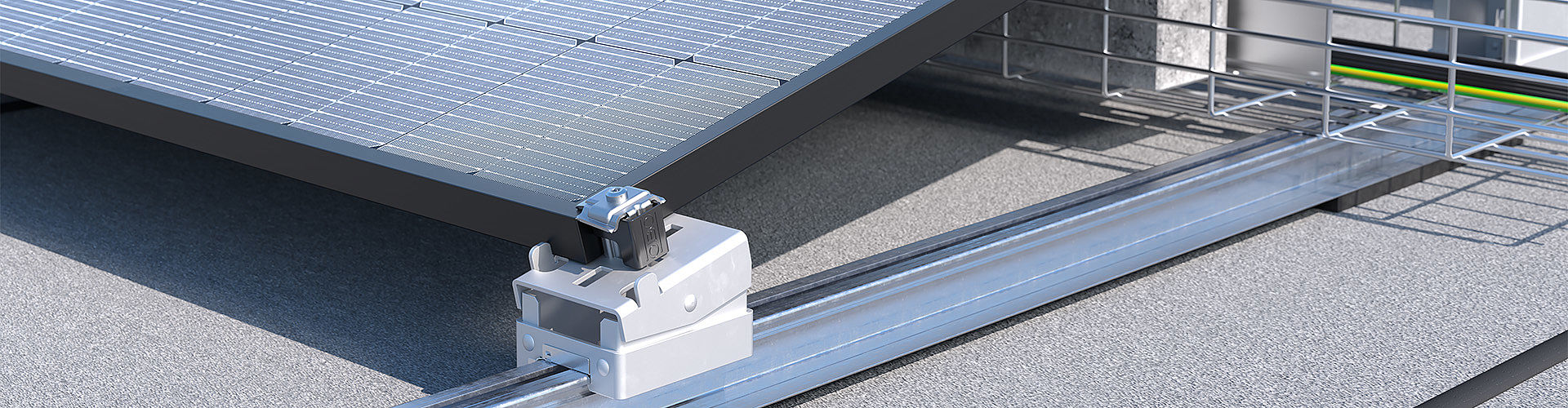

Magic PV Flat Basic

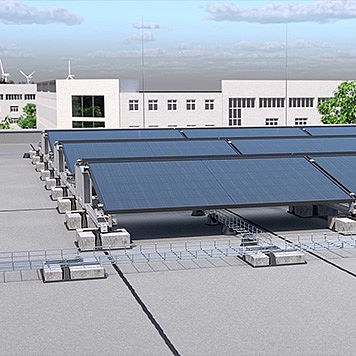

Dersom solenergianlegg plasseres på flate tak, har dette en avgjørende fordel: Solenergimodulene kan monteres uavhengig av en forhåndsdefinert takretning. Vårt Magic PV Flat Basic-system gir enda flere fordeler med en slank produktportefølje som tilbyr størst mulig fleksibilitet. Monteringssystemet for anlegg med flate tak har lang levetid, kan belastes sterkt og kan installeres raskt uten skruer eller annet verktøy takket være Magic-klikktilkoblingen. Det fleksible mønegapet muliggjør en trinnløs systemdesign. Magic PV Flat Basic kjennetegnes av et integrert system for kabellegging og samtidig ballastering. Dette kan for eksempel gjøres ved bruk av gitterrennesystemer.
Produkthøydepunkter

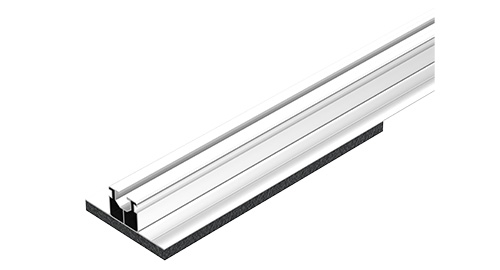

Bæreprofil til PV-modulmontering flatt tak
- Sklisikker bæreprofil for sikker montering av moduler til solenergianlegg på flate tak.
- Allsidige og kompatible med korte og lange støtter (STK og STL)
- Enkel utvidelse med skrubar forbindelse til flere bæreprofiler med langsforbinder LV 35
- Stabilt og pålitelig grunnlag for langvarige solcelleanlegg på flate tak

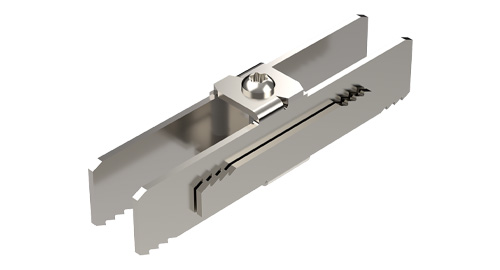

Langsforbinder bæreprofil flatt tak
- Effektiv tilkobling av bæreprofiler av typen TPF 35 – ideelle for solenergianlegg for flate tak.
- Enkel montering takket være forhåndsinstallert skrue M8 for rask feste
- Komfortabel håndtering med skrueforbindelser med standardnøkkel Torx 40
- Pålitelig og robust forbindelse for maksimal stabilitet av bæreprofilene

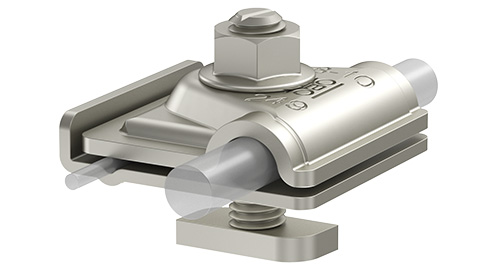

Universal jordingsklemme solenergianlegg
- Universal jordingsklemme er forhåndsmontert
- Nøyaktig festing av jordingsklemmen ved hjelp av en forhåndsmontert glidemutter i sporet til den tilsvarende bæreprofilen
- Lynstrømbestandig 100 kA
- Rask montering takket være integrert fjærmekanisme
- For festing av rundledere RD 8–10
- For festing av enkelt- og/eller flertrådkabler 6–50 mm²
- For alle profiler med spor 10 mm. Optimal bruk garanteres i kombinasjon med OBO-bæreprofilen.
- Oppfyller kravene iht. DIN EN 62561-1

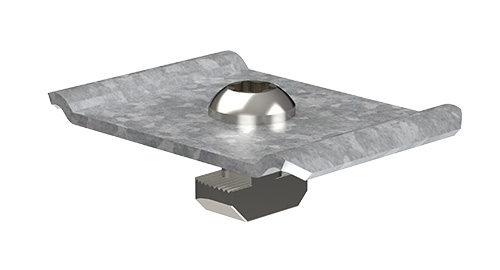

Festesett til gitterrenne, PV-monteringssystem til flatt tak
- Festesett for sikker montering av gitterrenner på bæreprofiler av typen TPF 35
- Ideell for flattaksystemer og optimal for monteringssystemer for solenergianlegg
- Alt i ett sett med klemstykke, glidemutter og skrue for en stabil forbindelse
- Enkel montering med raske og ukomplisert installasjon for maksimalt hold

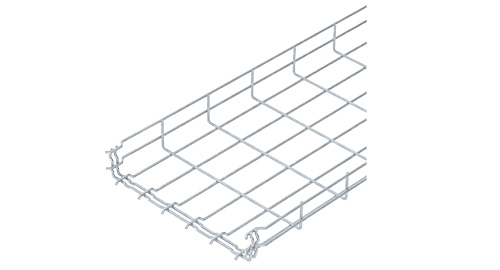

Gitterrenne GR-Magic® 55
- Gitterrenne med formtilpasset skjøtestykke for enkel og rask montering
- Ingen ekstra koblingskomponenter nødvendig takket være det intelligente pluggsystemet
- Testet sikkerhet i henhold til VDE-forskrift 0639 eller IEC/EN 61537 for mekaniske og elektriske verdier
- Enkel og velprøvd montering av individuelle gitterrenner med nesten utallige muligheter
- Gjennomgående tilgjengelighet med en bred produktportefølje, f.eks. forskjellige dimensjoner og/eller overflater

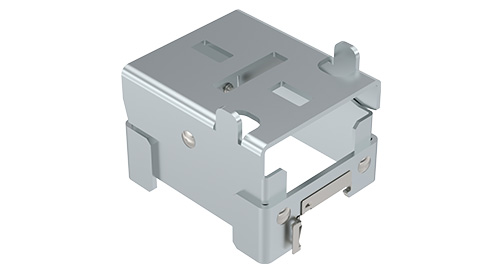

Kort støtte for flattaksystem
- Verktøyløs installasjon på monteringsskinnen
- Trinnløs justeringsmulighet i hver installasjonsposisjon
- Hjelpeflik for å legge på for montering av solarmodulen
- Horisontal slisse for universalklemme som standard feste eller vertikal slisse hvis én enkelt monteringsfot også brukes som mellomstøtte
- Ved behov er én mellomstøtte per panel mulig
- Kompatibel med alle modulstørrelser takket være vinklet leddhode
- Lang levetid takket være overflatebelegg av høy kvalitet
Lang støtte for flattaksystem
- Lang støtte til montering av moduler til solenergianlegg på flatt tak kombinert med bæreprofilen TP 45 og universalklemmen KLU
- Helningsvinkel opp til 15 grader for optimal innretting av modulene
- Låsbart feste på bæreprofil for sikker fiksering
- Verktøyløs installasjon for rask og enkel montering
- Kompatibel med ulike modulstørrelser for fleksible bruksområder
- Høy stabilitet og lang levetid takket være robust konstruksjon

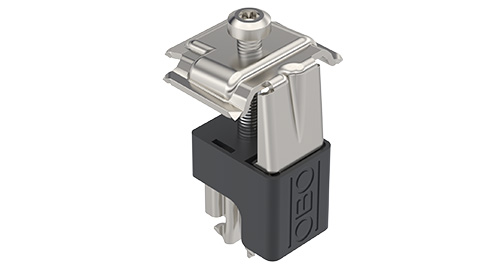

Universalklemme for flatt-/skråtaksystem
- Blank versjon for optimal kombinasjon med blank bæreprofil
- Klemområde for feste av modul fra 30 til 50 mm
- Kan dreies 90° etter at de har smekket på plass i sporet på monteringsskinnen
- Kan brukes som mellom- eller sluttklemme
- Spesiell geometri på hjørnene på overdelen for potensialutjevning til solarmodulen
- Omliggende plasthus fører overdelen og forhindrer at det dreies ved uhell under monteringen
- Overdelen blir værende i denne øvre posisjonen til solarmodulen festes ordentlig
- Kan klikkes på de tiltenkte monteringsføttene (system for flate tak) og i sporet til monteringsskinnen (system for skråtak)
- Plasthuset fungerer som flate for å posisjonere panelene ordentlig
- Lang levetid takket være bruk av rustfritt stål av høy kvalitet
