Potensialutjevning hos solenergianlegg
Den fysikalske avstanden fra et solenergianlegg til det ytre lynvernsystemet bør helst overholdes til enhver tid, for å beskytte dette. Dersom forholdene på stedet gjør det umulig, kan den påkrevde avstanden underskrides dersom
▪ solenergianlegget blir galvanisk integrert i det ytre lynvernsystemet
▪ et isolert system realiseres, f.eks. med den høyspenningsbestandige isolerte avlederen isCon®.
Viktige vernetiltak
For å garantere en omfattende beskyttelse av solenergianlegget må man ta hensyn til følgende punkter:
- Den lokale jordingen (PUS) må være tilkoblet hovedpotensialutjevningen (HPUS).
- Potensialutjevningslederne må legges nær og parallelt med DC-ledningene.
- Datakablene må integreres i vernekonseptet.
Fire trinn for omfattende beskyttelse av solenergianlegg
1. trinn: Kontroller skilleavstanden
Hvis det er umulig å overholde den påkrevde skilleavstanden, må metalldelene kobles sammen på en måte som gjør at lynstrømmer kan ledes.
2. trinn: Kontroller vernetiltak
Eksempel: Tiltak for lynvern-potensialutjevning brukes på DC- og AC-siden, f.eks. lynavleder (type 1)
3. trinn: Integrer datakablene
Datakablene må integreres i vernekonseptet.
4. trinn: Gjennomfør potensialutjevningen

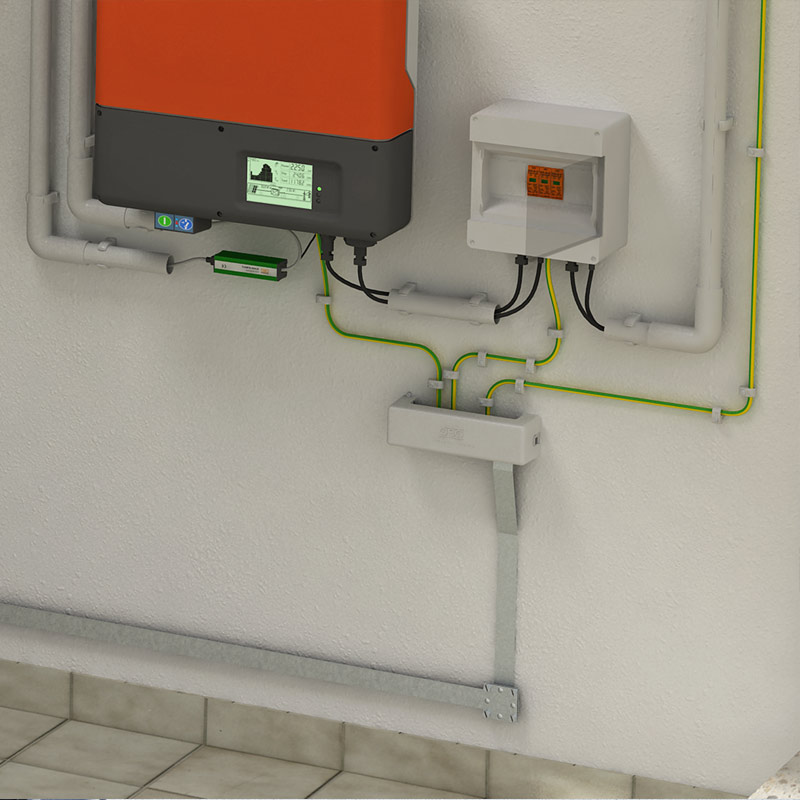

Installer lokal potensialutjevning på vekselretteren.
Skilleavstand hos solenergianlegg

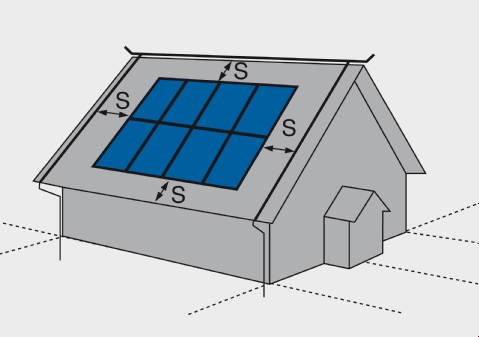

Lynvernanlegget må bygges i skilleavstand (s) iht. DIN EN 62305 til delene i solenergianlegget. Som regel holder det med en skilleavstand (s) = sikkerhetsavstand på 0,5 m til 1 m.
Klimaanlegg, elektriske sensorer og solenergi-anlegg er eksempler på takpåbygg hvor skilleavstanden må overholdes. Denne avstanden er nødvendig for å unngå farlig gnistdannelse og dellynstrømmer mellom det ytre lydvernanlegget og bygningsdelene i metall samt elektroenheter. Ved etterutrustning av PV-anlegg er ofte dette ikke mulig på grunn av den bygningsmessige installasjonen. Den sikre løsning: Det høyspenningsbestandige, isolerte isCon®-systemet fra OBO. Med isCon®-ledningen kan en skilleavstand på 0,75 m i luften og 1,5 m hos faste byggematerialer trygt overholdes.
- Dersom skilleavstanden ikke kan overholdes
Kan skilleavstanden i henhold til VDE 0185-305-3 (IEC/ EN 62305-3) av byggtekniske årsaker ikke overholdes, må solenergianlegget 2 CU eller 25 mm2 aluminium i lynvernanlegget. Lynvernkomponenter til forbindelse må være kontrollert i henhold til VDE 0185-561-1 (IEC/ EN 62561-1). I slike tilfeller er apparater til overspenningsvern av typen 1 (class I) eller kombiavledere av typen 1+2 (class I+II) påkrevd også på DC-siden, ettersom lynstrømmer i bygningen ikke kan kontrolleres.
Den påkrevde lynvern-potensialutjevningen som oppnås på den måten forbinder alle metalliske og elektriske komponenter med ledningsevne hos anlegget, samt jordingssystemet, med det normative lynvernsystemet. I henhold til VDE 0185-305 del 3 og 4 (IEC/ EN 62305-3, -4) skal det her benyttes apparater til overspenningsvern (SPDs) av typen 1 (class I) eller kombiavledere av typen 1+2 (class I+II) for ledningene som føres inn i bygningen. Dette gjelder både på tak- og bakkenivå, for AC- såvel som DC-siden strømforsyningssystemet med solenergi.
Utslagsgivende for spørsmålet om tiltak for overspenningsvern er påkrevd vil være DIN VDE 0100-443 (VDE 0100-443) samt DIN VDE 0100-712 (VDE 0100-712).
Posisjonen til fangmastene

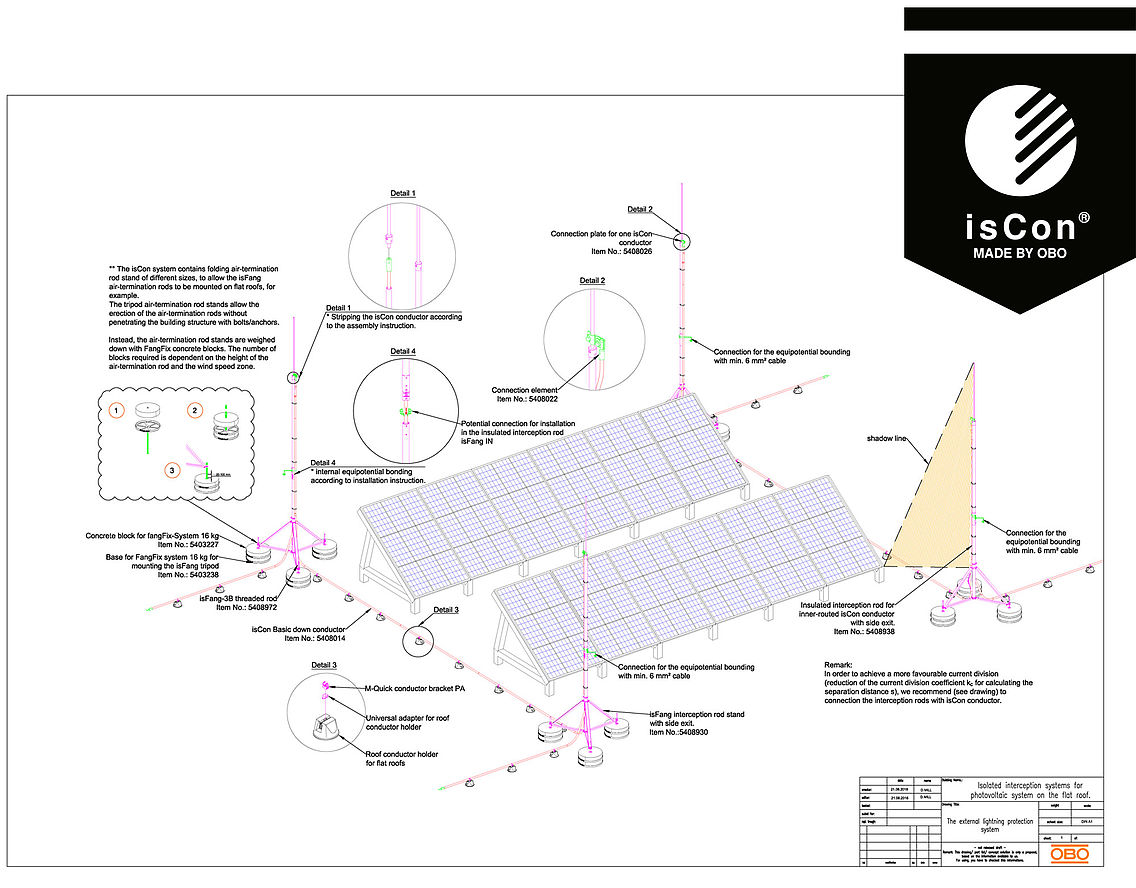

Fangmastene eller fangstengene må posisjoneres slik at solenergimodulen ikke skyggelegges. For en kjerneskygge er nok til å medføre redusert ytelse for hele strengen. I henhold til VDE 0185-305-3, vedl. 5 må en fangstang ha en diameter som er minst 108 x modulen. Påse i den forbindelse at solenergisystemet fremdeles må befinne seg i beskyttelsesområdet til fangstengene. Med det høyspenningsbestandige, isolerte isCon®–systemet fra OBO kan skilleavstanden overholdes trygt.
