Overspenningsvern hos solcelleanlegg

Overspenningsvernsystemer til PV-anlegg

Relevante direktiver

Følgende direktiver må overholdes for standardisert overspenningsvern hos solcelleanlegg:

• For å unngå overspenningsskader anebfales et lynvernsystem i henhold til VDE 0185- 305-3 (IEC/ EN 62305-3) for solenergianlegg på tak.
• En risikoanalyse i henhold til VDE 0185-305-2 hjelper med å etablere nødvendigheten av et lynvernsystem, samt den påkrevde lynvernklassen. Dette gjelder kun for tilfeller hvor ingen andre lynvernsystemer er påkrevd som følge av ytterligere direktiver, eksempelvis nasjonale reguleringsplaner.
  For kompliserte solenergianlegg i friområder, eksempelvis hos solenergikraftverk eller solarparker med krav om økt tilgjengelighet, bør generelt nødvendigheten eller behovet for ytterligere tiltak kontrolleres under anvendelse av VDE 0185-305-2.
• Kun et beskyttet anlegg tåler belastningene det utsettes for og produserer permanent sikker energi. Derfor anbefaler forsikringsselskaper fremdeles innvendig overspenningsvern i den nye utgaven av VdS-direktivet fra 2010 (februar 2021).
• For opprettelse at solenergibaserte strømforsyningssystemer gjelder standardene i VDE 0100-serien, fremfor alt DIN VDE 0100-712.
• Dersom et nytt solenergianlegg opprettes og tilkobles på det elektriske anlegget, må det benyttes overspenningsvern (type 2/class II) på AC-siden i henhold til DIN VDE 0100-443 og DIN VDE 0100-712 (IEC 60364-4-44 og 60364-7-712).
• Gjennom den ekstra henvisningen i DIN VDE 0100-712 til VDE 0185-305-3, vedlegg 5, er det påkrevd med et overspenningsvernsystem ikke bare på AC-siden, men også på DC-siden, for å bidra til sikkerheten for vekselretteren hos anlegg med ytre lynvernsystem.

Apparater til overspenningsvern: Utvalg og påkrevd antall

Ved valget bør det fremfor alt tas hensyn til følgende punkter:

• Den høyeste permanente spenningen til et apparat for overspenningsvern for likespenningssiden til solenergianlegget, må ikke i noe tilfelle overskride den høyeste tomgangsspenningen til solenergianlegget.
• Antallet påkrevde beskyttelsesenheter fremgår av antallet MPP-Tracker i det respektive solenergisystemet.
• Er vekselretteren forbundet med informasjons- eller kommunikasjonsinnretninger, bør også disse ledningene integreres i potensialutjevningen via egnede apparater for overspenningsvern.

Installasjon av vekselretteren foretas hos solenergianlegg på bygninger, avhengig av de lokale forholdene direkte på taket, loftgulvet eller ofte også i kjelleren. Ved installasjon i kjelleren kan det lønne seg å benytte overspenningsvern ikke bare foran vekselretteren, men dessuten også der hvor ledningene kommer inn i bygningen, for å unngå unngå induktive innkoblinger utenfra.

OBO-løsninger for et sikkert solenergianlegg

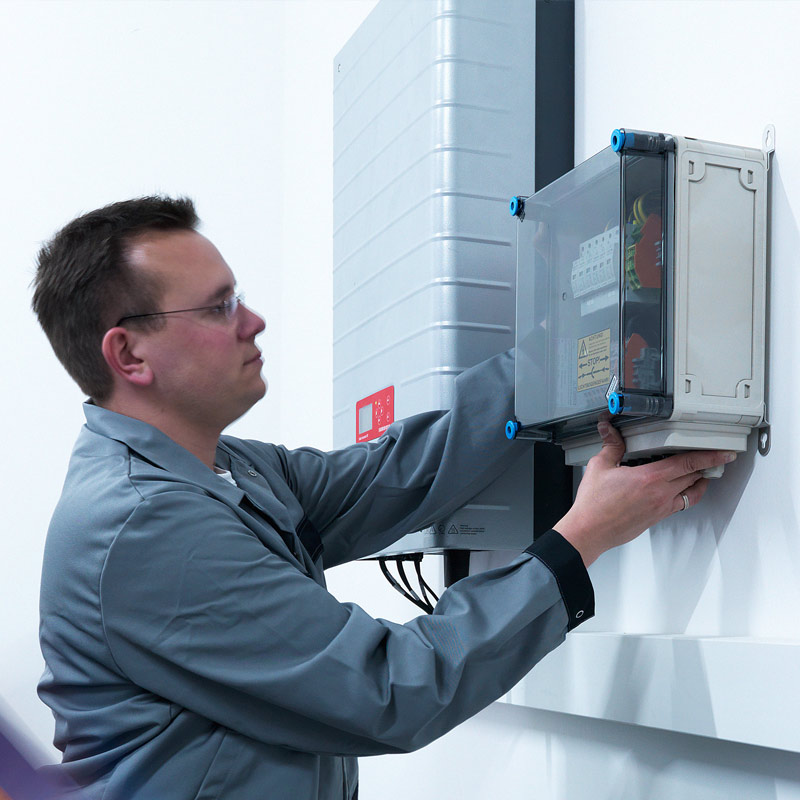

Overspenningsvern for solenergianlegg har alltid to sider: Både på likespenning- og vekselspenningssiden kan overspenning av ulike grunner bli koblet inn i systemet, og dermed eksempelvis skade vekselretteren. OBO overspenningsvern sikrer alle sider på pålitelig vis. For å beskytte vekselretterens inngang på DC-siden tilbyr OBO et sortiment av dynamokoblingsbokser med lyn- og overspenningsvern.
