Jordingssystemer hos solenergianlegg

Jordingsanlegg type A omfatter eksempelvis skrue- og romfundamenter, dersom disse oppfyller kravene i VDE 0185-561-2 (IEC/EN 62561-2). Avhengig av materialet som velges må ikke bare et minimumstverrsnitt overholdes, men også mekaniske samt elektriske egenskaper hensynstas.

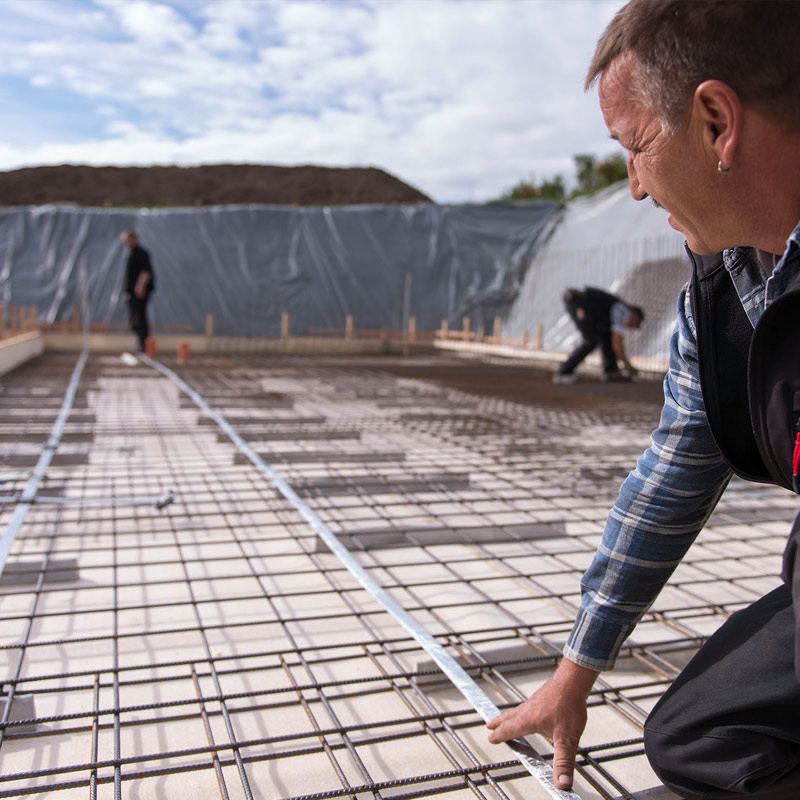

Plate- og stripefundamenter er eksempler på jordingsanlegg type B. I henhold til VDE 0185-305-3, vedlegg 5, har denne en redusert jordvirkning og må utvides med ytterligere jordingstiltak, som maskinjorder (20 m x 20 m) eller dybdejorder.

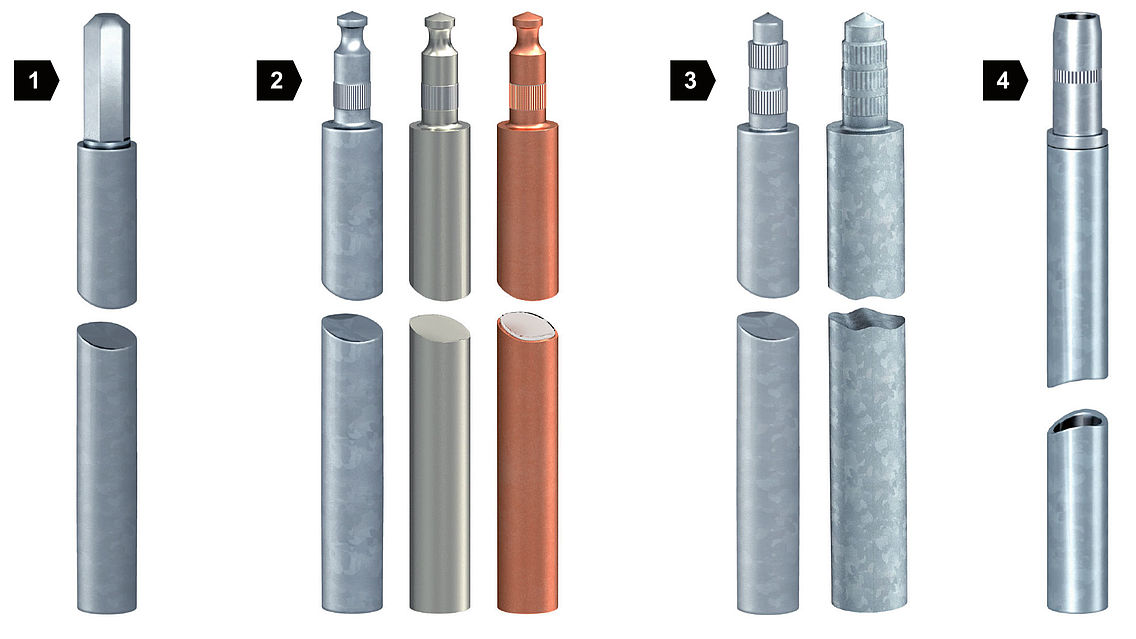

I begge tilfellene har OBO passende dybdejorder med Ø20 mm hhv. Ø25 mm, ledninger med Ø10 mm samt bånd med ulike mål, eksempelvis 30 x3,5 mm eller 40 x 4 mm, i sortimentet.

Hos fundamenter med armert stål er det ikke tilatt med en galvanisert eller kobberbelagt jording i jordsmonn. I jordsmonn må det benyttes høylegert rustfritt stål med minst 2 % molybdaninnhold, som i materialene nr. 1.4401, nr. 1.4404 eller nr. 1.4571. Denne er stort sett nøytral i forhold til andre, mer eller mindre edle materialer, og sikrer dermed høy anleggstilgjengelighet.

Funksjonsjording av metalliske underkonstruksjoner

For å sikre en funksjonsjording av metalliske underkonstruksjoner eller modulunderstell, sondrer VDE 0185-305-3, vedlegg 5, mellom følgende situasjoner:
